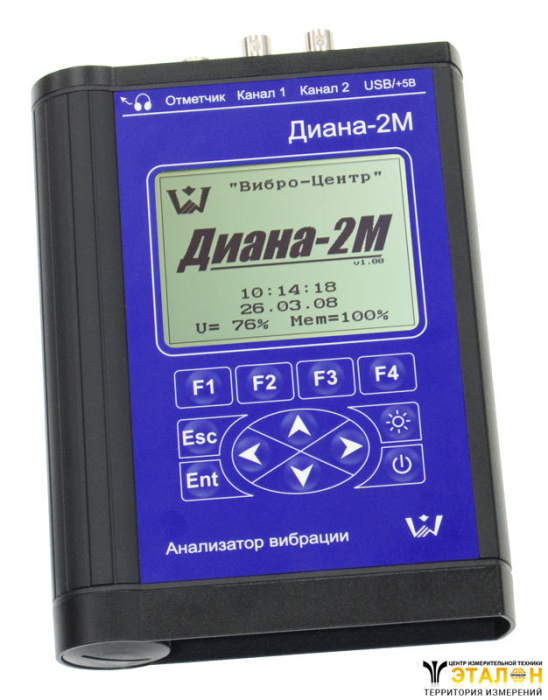

Диана-2М - двухканальный анализатор вибросигналов (виброанализатор)

Назначение двухканального анализатора вибросигналов Диана-2М:

Анализатор вибрации двухканальный Диана-2М (виброанализатор) предназначен для диагностики состояния и балансировки вращающегося оборудования. Он является портативным, малогабаритным, автономным, переносным, эффективным и дешевым решением для проведения наиболее часто встречающихся в практике диагностических работ. Прибор прост в работе и доступен специалистам, имеющим различный уровень вибрационной подготовки.

Прибор Диана-2М выпускается в двух модификациях:

• Диана-2М общепромышленное исполнение;
• Диана-2М искробезопасное исполнение.

Для искробезопасного исполнения виброанализатор Диана-2М и лазерный отметчик имеют маркировку искрозащиты "1ExibIIAT3 X в комплекте Диана-2М" и "0ExibIIBT3 в комплекте Диана-2М" соответственно. Вибропреобразователи ВК-310A являются покупными изделиями с маркировкой искрозащиты 0ExiaIICT5 X.

Описание двухканального анализатора вибросигналов Диана-2М:

Диана-2М имеет жидкокристаллический низкотемпературный дисплей с разрешением 320х240 точек.

Прибор комплектуется виброакселерометрами пъезоэлектрического типа со встроенными предусилителями, обеспечивающими высокую чувствительность, помехозащищенность и линейность характеристик во всем частотном диапазоне измерений, и лазерным отметчиком фазы.

В состав поставки виброанализатора Диана-2М входит программное обеспечение вибродиагностики "Атлант" и "Аврора-2000".

При помощи программы "Атлант" осуществляется хранение в компьютере вибросигналов и спектров. Передача информации из прибора в компьютер осуществляется по порту USB. В программе "Атлант" реализованы все необходимые временные и частотные преобразования вибросигналов, вайвлет-представление сигналов. Большую пользу при диагностике могут принести имеющиеся средства пространственной визуализации многомерных колебаний.

Для удобства работы, в состав программного обеспечения "Атлант" включены:

• База данных с многоуровневым хранением информации;
• Набор функций для проведения различных преобразований вибросигналов и их просмотра;
• Набор автоматизированных экспертных систем для проведения различных диагностических работ, включая специальный язык "Паллада" для написания экспертных систем пользователем;
• Программа "Диана" для проведения расчетов при проведении многоплоскостной балансировки и успокоения роторов;
• Программа "Ариадна" для оперативного определение технического состояния подшипников качения.

Программа "Аврора-2000" позволяет на практике реализовать переход от ремонта вращающегося оборудования по системе ППР к обслуживанию и ремонту по техническому состоянию. Внедрение системы "Аврора-2000" не требует специальной подготовки обслуживающего персонала и при правильной реализации приносит максимально высокий экономический эффект.

Особенности двухканального анализатора вибросигналов Диана-2М:

Анализатор вибрации Диана-2М обладает уникальными возможностями в регистрации и обработке сигналов. Основными преимуществами прибора Диана-2М, по сравнению с другими приборами данного класса, являются:

• Прибор может быть использован в качестве цифрового магнитофона с длительностью регистрации до 1 часа (в зависимости от выбранных параметров регистрации). Этот режим позволяет анализировать вибрацию оборудования в переходных режимах, смене нагрузки, выбеге, пуске;
• Прибор может регистрировать и анализировать вибрационные процессы при помощи частотных спектров с очень высоким разрешением, до 51200 линий в спектре;
• Прибор может анализировать состояние короткозамкнутой клетки роторов асинхронных двигателей при помощи входящего в состав поставки прибора токового датчика.

Максимальный набор дополнительных и сервисных функций, встроенных в прибор, также способствует высокой эффективности применения прибора:

• Встроенная программа балансировки роторов в собственных опорах, с использованием входящего в комплект поставки лазерного отметчика, позволяют проводить эффективную виброналадку оборудования;
• Анализ подшипников качения «на месте» по уровню импульсов от дефектов и по спектру огибающей вибрационного сигнала при помощи программы для компьютера;
• Наличие большого количества встроенных функций, например, расчет амплитуды и фазы первой гармоники, расчет спектра огибающей вибросигнала, определение частот собственного резонанса, использование маршрутной технологии и т. д., повышают эффективность применения прибора;
• С прибором поставляется комплект диагностических и сервисных программ «Атлант» и «Аврора2000». Они позволяют проводить диагностику дефектов оборудования. Уникальной возможностью нашей программной продукции, отражающей нашу техническую политику, является эффективная организация обслуживания оборудования «по техническому состоянию» при помощи программы «Аврора2000».
