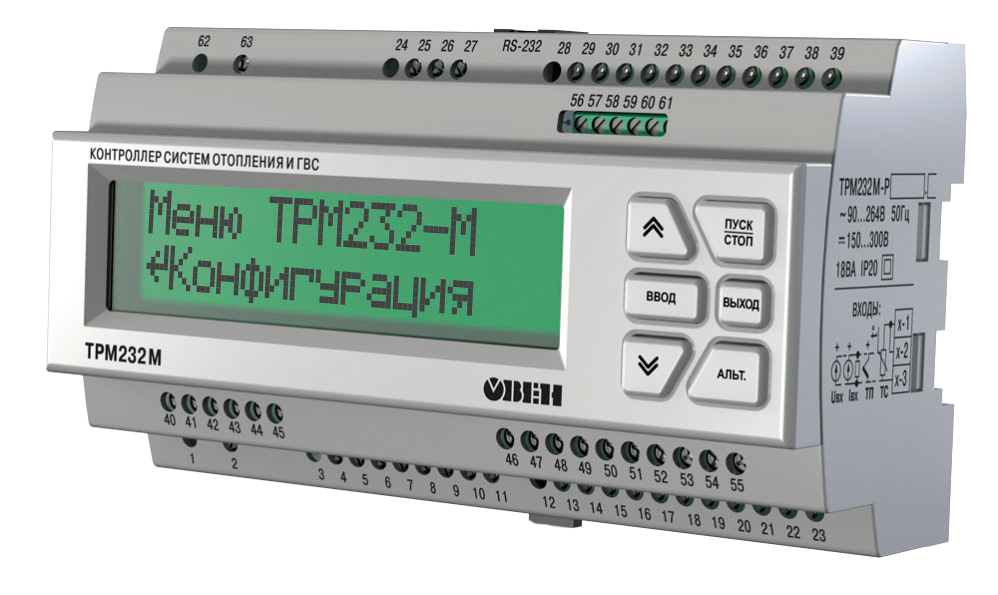

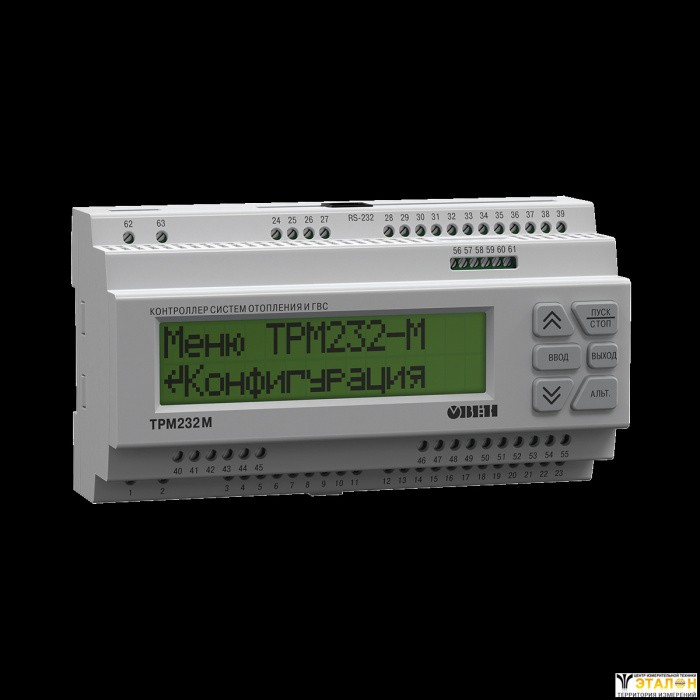

ОВЕН ТРМ232М – контроллер для регулирования температуры в системах отопления, ГВС и управления насосными группами. Предназначен для управления ИТП и ЦТП жилых и производственных зданий. В комплекте с датчиками и исполнительными механизмами ОВЕН ТРМ232М обеспечивает контроль и регулирование температуры и давления, управляет циркуляционными насосами контуров, насосами ХВС и контуров подпитки.
- В прибор встроены 5 готовых конфигураций под типовые ИТП и ЦТП (пользователю достаточно выбрать свою):
- Один контур: Отопление
- Один контур: ГВС
- Два независимых контура: ГВС + Отопление, без циркуляционных насосов
- Два независимых контура: Отопление
- Два независимых контура: Отопление + ГВС
- Полная автоматизация одного контура с помощью одного прибора (без модуля расширения).
- Управление насосами ХВС.
- Быстрая конфигурация (настройка) прибора:
- инструкция для быстрого запуска системы с панели прибора – «Быстрый старт»;
Функциональные возможности ОВЕН ТРМ232М
- Регулирование отопительного контура по температурному графику.
- Управление циркуляционными насосами с ротацией и автоматическим вводом резерва (АВР), насосами подпитки и ХВС.
- Универсальный аналоговый вход.
- Режим энергосбережения в ночное время и выходные.
- Контроль по превышению обратной воды.
- Автоматическая настройка ПИД-регуляторов.
- Автоматический выбор режимов (нагрев / ночь / летний / обратная / авария датчиков / авария насосов).
- Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов).
- Поддержка интерфейсов RS-485 и RS-232 для работы в системе диспетчеризации.
- Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCII.
- Быстрая настройка контроллера
- вручную с панели прибора – по инструкции «Быстрый старт».
Сравнение приборов для управления системами отопления и ГВС

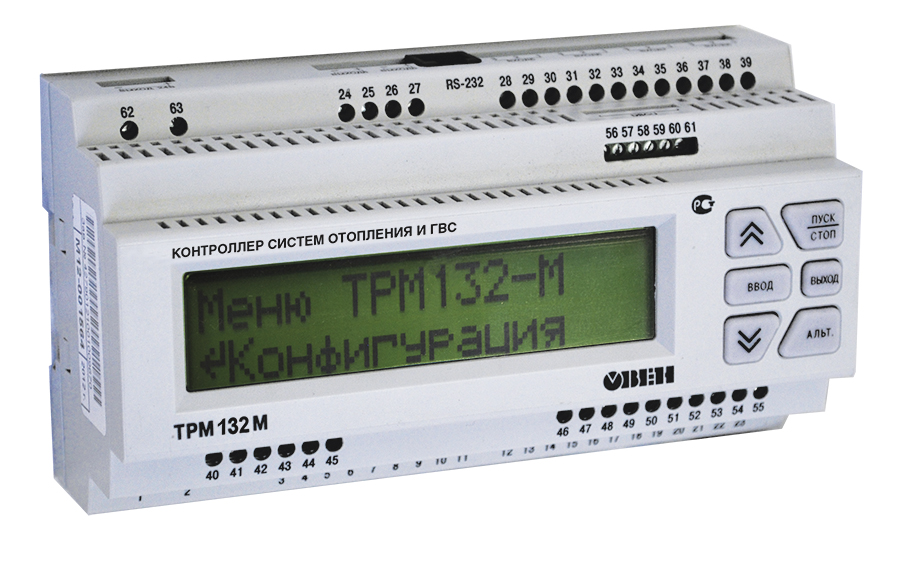

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М | Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232М |
 |  |
Для систем отопления и ГВС с регулирующими клапанами с 3-позиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
| Для одноконтурных и двухконтурных систем отопления и ГВС, для управления ИТП и ЦТП.
|
Основные технические характеристики
Параметр | Значение |
Питание | |
Напряжение питания | - переменный ток: 90...264 В, 47... 63 Гц - постоянный ток: 150...300 В |
Потребляемая мощность | - переменный ток: не более 18 ВА - постоянный ток: не более 12 Вт |
Параметры встроенного вторичного источника питания | выходное напряжение 24±3 В |
Гальваническая изоляция | Есть |
Электрическая прочность изоляции | 1780 В |
Интерфейсы связи | |
Интерфейс связи | RS-485, RS-232 |
Режим работы | Slave |
Протоколы передачи данных | ОВЕН, Modbus ASCII, Modbus RTU |
Скорости передачи данных | RS-485 – 2400...115200 бит/с RS-232 – 115200 бит/с |
Тип используемого кабеля | RS-485 – витая пара RS-232 – КС1 для связи с ПК |
Гальваническая развязка | RS-485 – 1780 В RS-232 – 300 В |
Программирование и обновление встроенного программного обеспечения | |
Программирование | - программа «Конфигуратор ТРМ232М» - с лицевой панели прибора |
Интерфейс для программирования | RS-232 |
Интерфейс для обновления встроенного программного обеспечения | DBGU |
Элементы человекомашинного интерфейса и дополнительное оборудование | |
Тип дисплея | текстовый монохромный ЖКИ с подсветкой |
Количество знакомест | 2×16 символов |
Количество кнопок | 6 |
Дополнительное оборудование | - часы реального времени с автономным питанием - встроенный источник звукового сигнала |
Конструктивное и климатическое исполнение | |
Тип корпуса | корпус для крепления на DIN-рейку шириной 35 мм |
Габаритные размеры прибора | (157×86×58) ±1 мм |
Степень защиты корпуса | IP20 |
Масса прибора | не более 0,5 кг |
Температура окружающего воздуха | -10…+55 °С |
Аналоговые входы (AI) | |
Количество аналоговых входов | 8 |
Типы подключаемых датчиков | - термосопротивления ТСМ/ТСП/ТСН - термопары ТХК, ТХА - унифицированные сигналы тока/напряжения/сопротивления |
Время опроса входа: – температуры ГВС (среднее) – остальных входов (среднее) |
0,8 с 10,5 с |
Предел основной приведенной погрешности | ±0,5 % – для ТП ±0,25 % – для ТС и унифицированных сигналов |
Дискретные входы (DI) | |
Количество дискретных входов | 8 |
Подключаемые входные устройства | - датчики типа «сухой контакт» - коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
Максимальная частота входного сигнала | 50 Гц |
Уровень сигнала «логической единицы» / ток в цепи | 15...30 В / 5...10 мА |
Уровень сигнала «логического нуля» / ток в цепи | -3...5 В / не более 1,5 мА |
Мин. длительность входного импульса | 5 мс |
Гальваническая развязка | групповая (по 4 входа) |
Электрическая прочность изоляции | 1780 В (между группами и другими цепями) |
Дискретные и аналоговые выходы (DI, AI) | |
Количество собственных выходов контроллера | 6, из них:
|
Типы выходных элементов и их характеристики | см. таблицу «Характеристики выходных элементов» |
Гальваническая развязка | есть, индивидуальная |
Электрическая прочность изоляции | 1780 В |
Дополнительные дискретные выходные элементы | 8 э/м реле – при подключении модуля МР1 |
Характеристики подключаемых датчиков
Тип датчика | Диапазон измерений | Дискретность показаний |
ТСПPt50, Pt100 (α=0,00385 °С-1) | -200…+750 °С | 0,1 °С |
ТСП50П, 100П (α=0,00391 °С-1) | -200…+750 °С | |
ТСМCu50, Cu100 (α=0,00426 °С-1) | -50…+200 °С | |
ТСМ50М, 100М (α=0,00428 °С-1) | -190…+200 °С | |
ТСПPt500, Pt1000 (α=0,00385 °С-1) | -200…+650 °С | |
ТСП500П, 1000П (α=0,00391 °С-1) | -200…+650 °С | |
ТСН1000Н (α=0,00617 °С-1) | -60…+180 °С | |
термопара ТХК (L) | -200…+800 °С | |
термопара ТХА (K) | -200…+1300 °С | |
ток 0…5 мА | 0…100 % | 0,1 % |
ток 0…20 мA | ||
ток 4…20 мА | ||
напряжение 0…1 В | ||
резистивный 40...900 Ом | ||
резистивный 40...2000 Ом |
Характеристики выходных элементов
Обозначение | Тип выходного элемента | Электрические характеристики |
Р | электромагнитное реле | 4 А при 220 В 50Гц (cos φ ≥0,4) |
У | цифроаналоговый преобразователь «параметр–напряжение» 0…10 В | питание от встроенного источника 24 В, сопротивление нагрузки более 2 кОм |

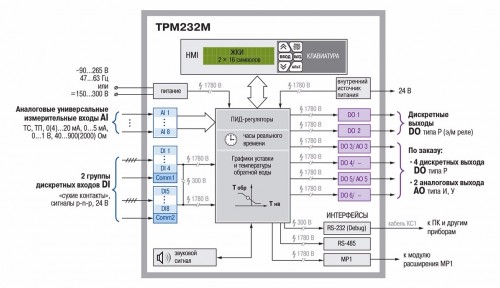

Функциональная схема

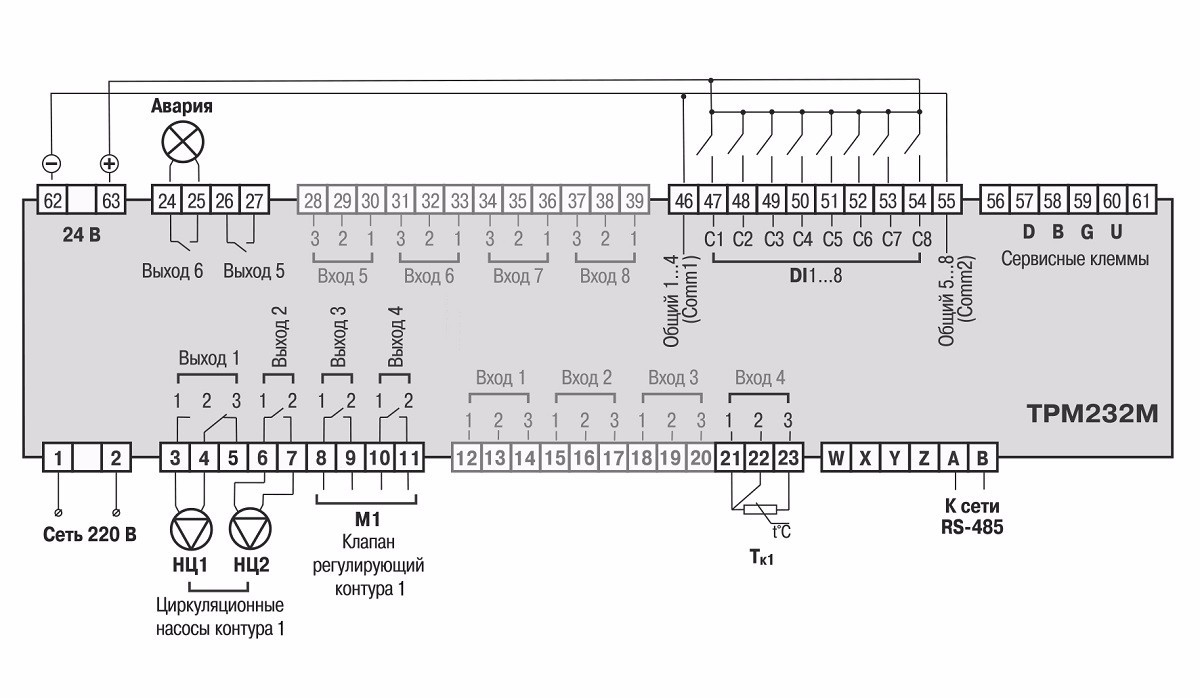

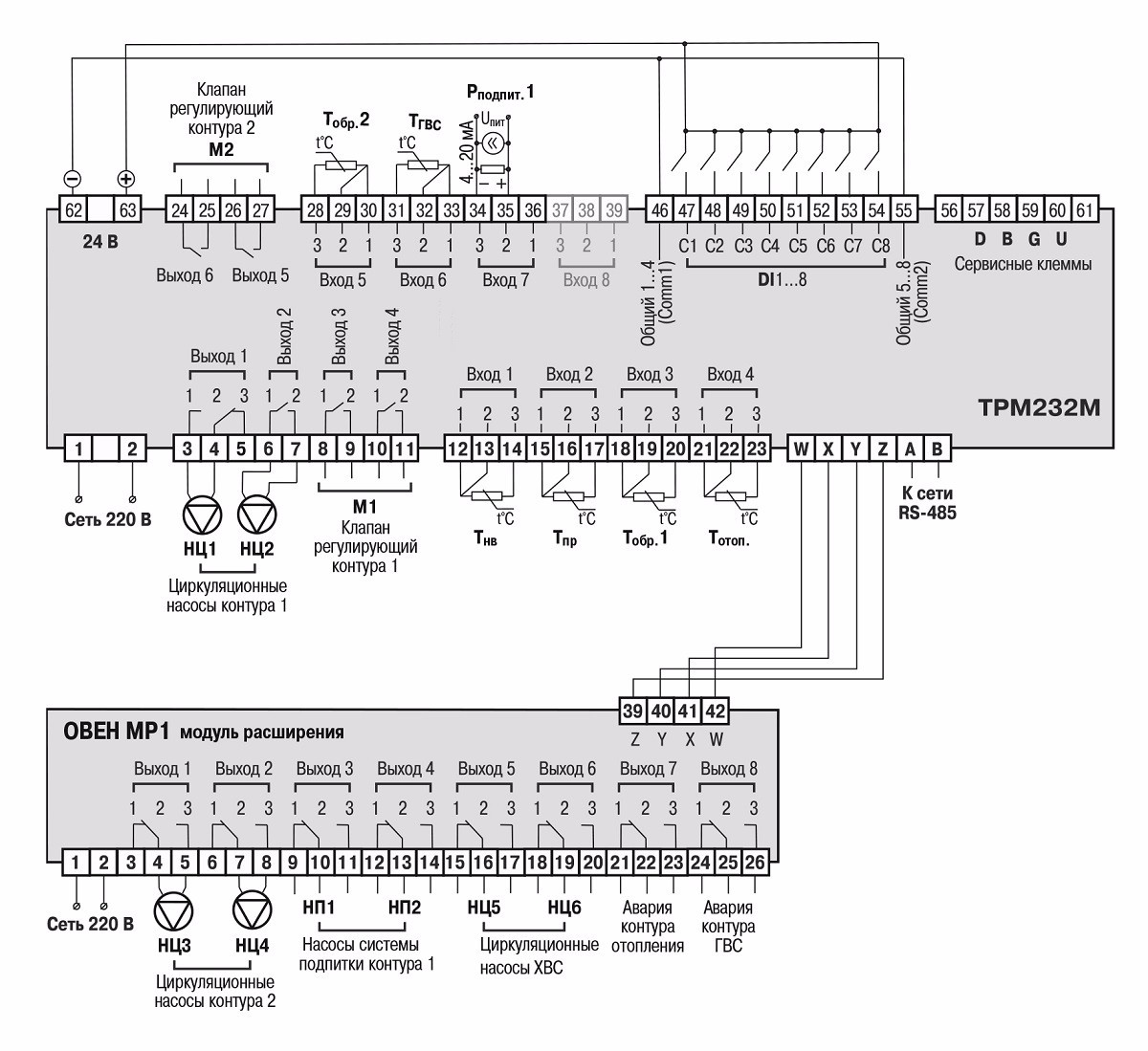

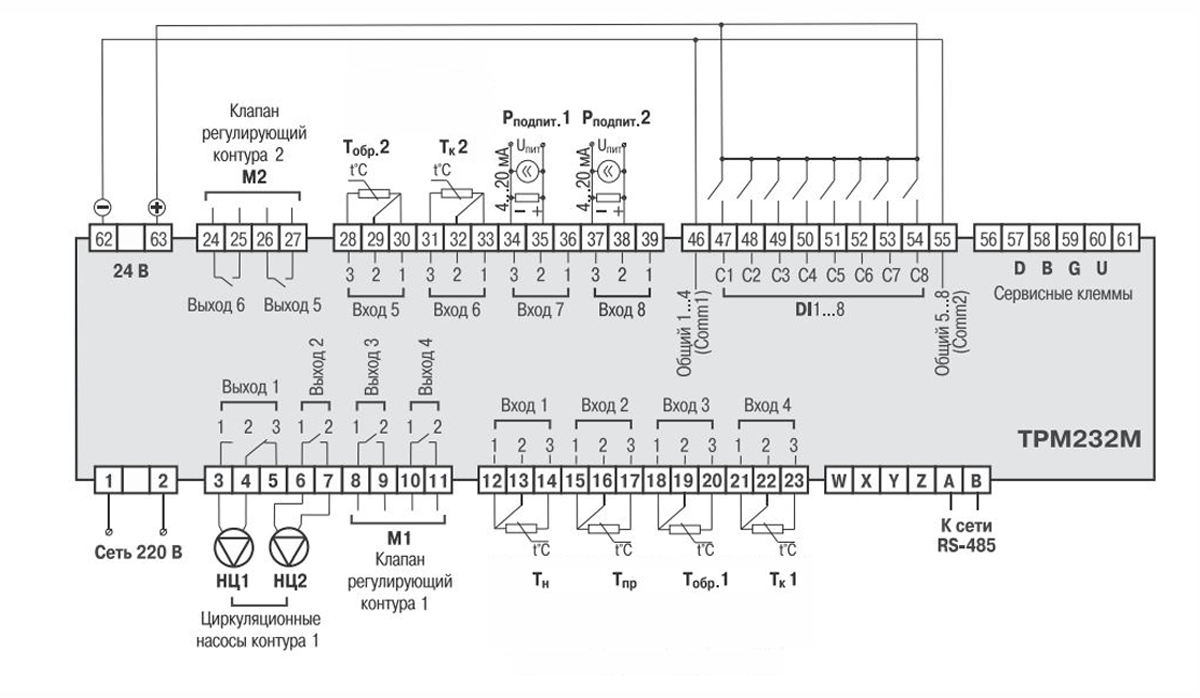

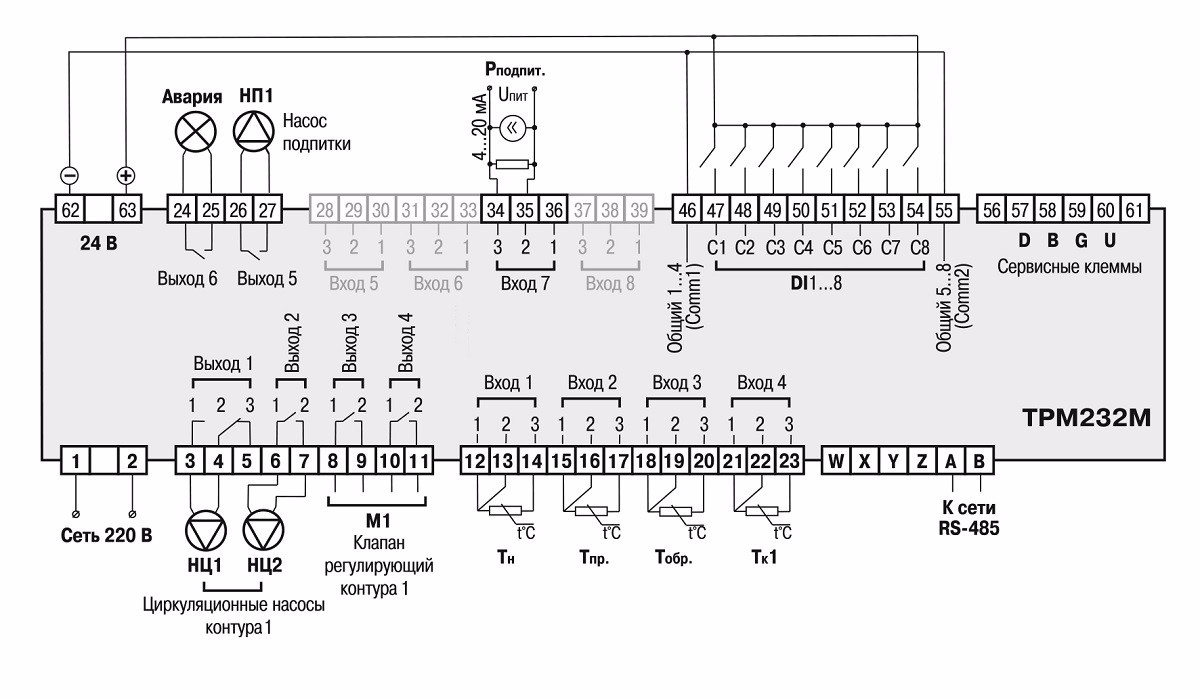

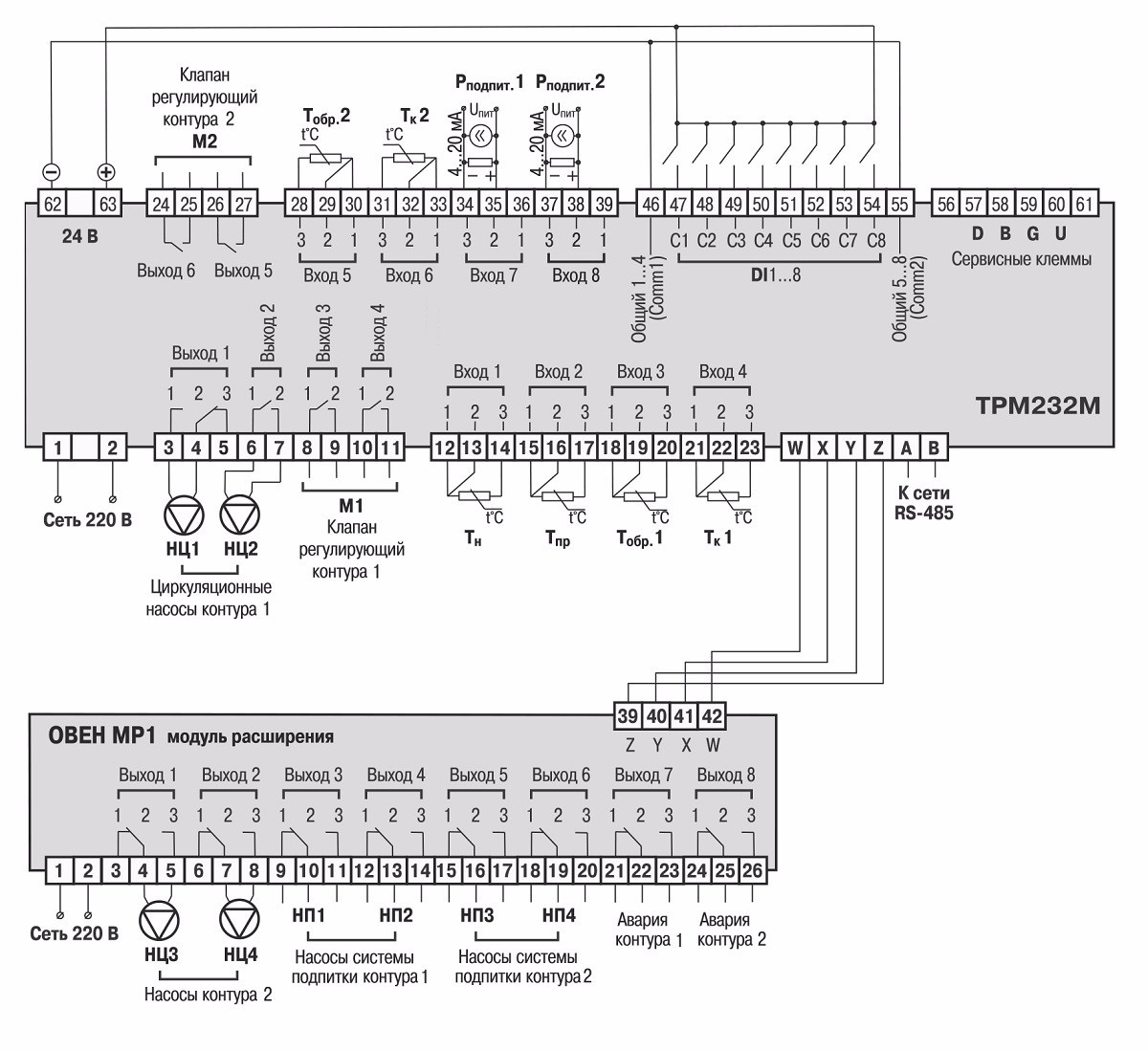

Схемы подключения
Комплект поставки
- Прибор ОВЕН ТРМ232M
- Паспорт и руководство по эксплуатации
- Гарантийный талон
