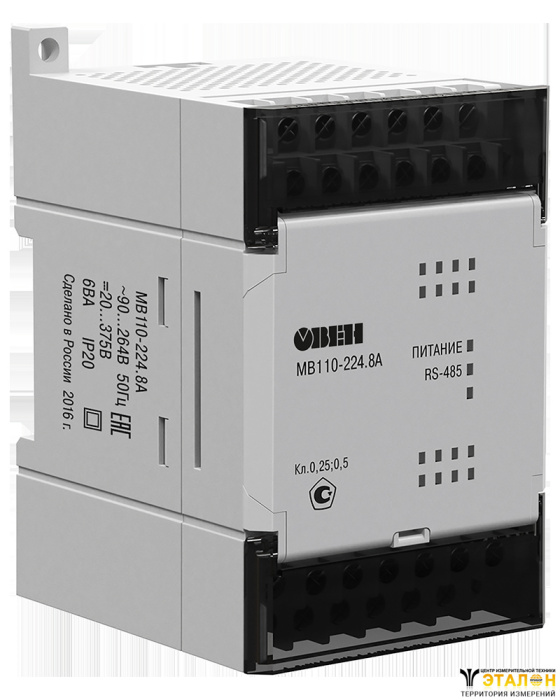

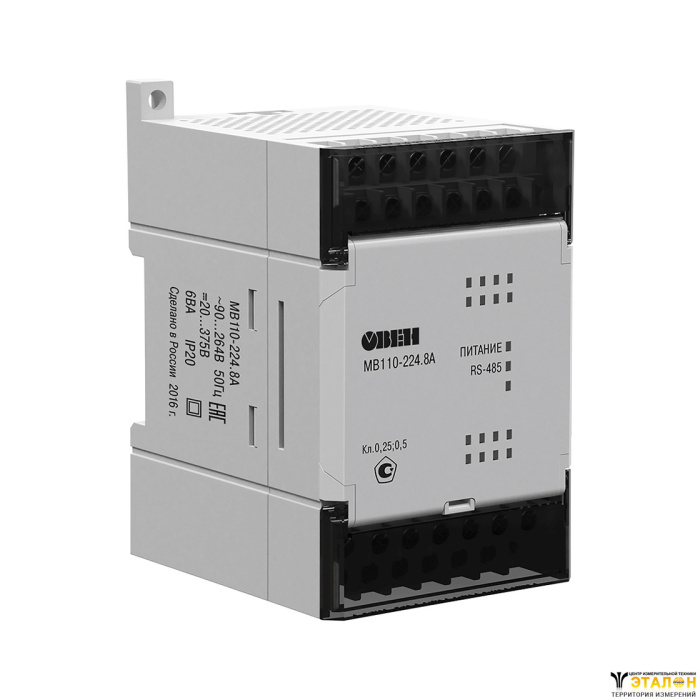

МВ110-хА модули аналогового ввода с универсальными входами (AI)
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
Коммуникационные возможности | |
Интерфейс | RS-485 |
Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
Скорость обмена по RS-485 | 2400…115200 бит/с |
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Основные технические характеристики
Модификация | МВ110-224.2А | МВ110-224.8А | |
|  |  | |
Входы | |||
Количество входов | 2 AI | 8 AI | |
Типы поддерживаемых сигналов | унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 | ||
сопротивление: 0…5000 Ом (датчик положения задвижки) | сопротивление: 0…900(2000) Ом (датчик положения задвижки) | ||
Характеристики аналоговых входов (AI) | |||
Предел основной приведенной погрешности | ±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов | ||
Разрядность АЦП | 16 бит | ||
Время опроса одного входа | Унифицированные сигналы | не более 0,4 с | не более 0,6 с |
Термосопротивления | не более 0,8 с | не более 0,9 с | |
Термопары | не более 0,4 с | не более 0,6 с | |
Входное сопротивление для унифицированных сигналов | тока 0(4)…20 мА | 130…250 Ом | |
тока 0…5 мА | 130…500 Ом | ||
напряжения 0…1 В | не менее 200 кОм | ||
Внешний резистор для измерения тока | 49,9 Ом (поставляется в комплекте) | ||
Питание | |||
Тип питания | универсальное ~230 В/=24 В | ||
Напряжение питания | переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В | ||
Потребляемая мощность | не более 6 ВА | ||
Напряжение встроенного источника питания | =24 ±3 В | - | |
Ток встроенного источника питания | не более 50 мА | - | |
Конструктивное исполнение | |||
Габаритные размеры | (63×110×75) ±1 мм | ||
Степень защиты | IP20 | ||
Монтаж | на DIN-рейку / на стену | ||
Условия эксплуатации | |||
Температура окружающего воздуха | -10…+55 °С | ||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||
Комплектность | |||
Модуль | 1 шт. | ||
Паспорт / Гарантийный талон | 1 экз. | ||
Руководство по эксплуатации | 1 экз. | ||
Компакт-диск с программным обеспечением | 1 шт. | ||
Резистор 49,9 Ом | 2 шт. | 8 шт. | |
Схемы подключения
МВ110-224.2А | МВ110-224.8А |

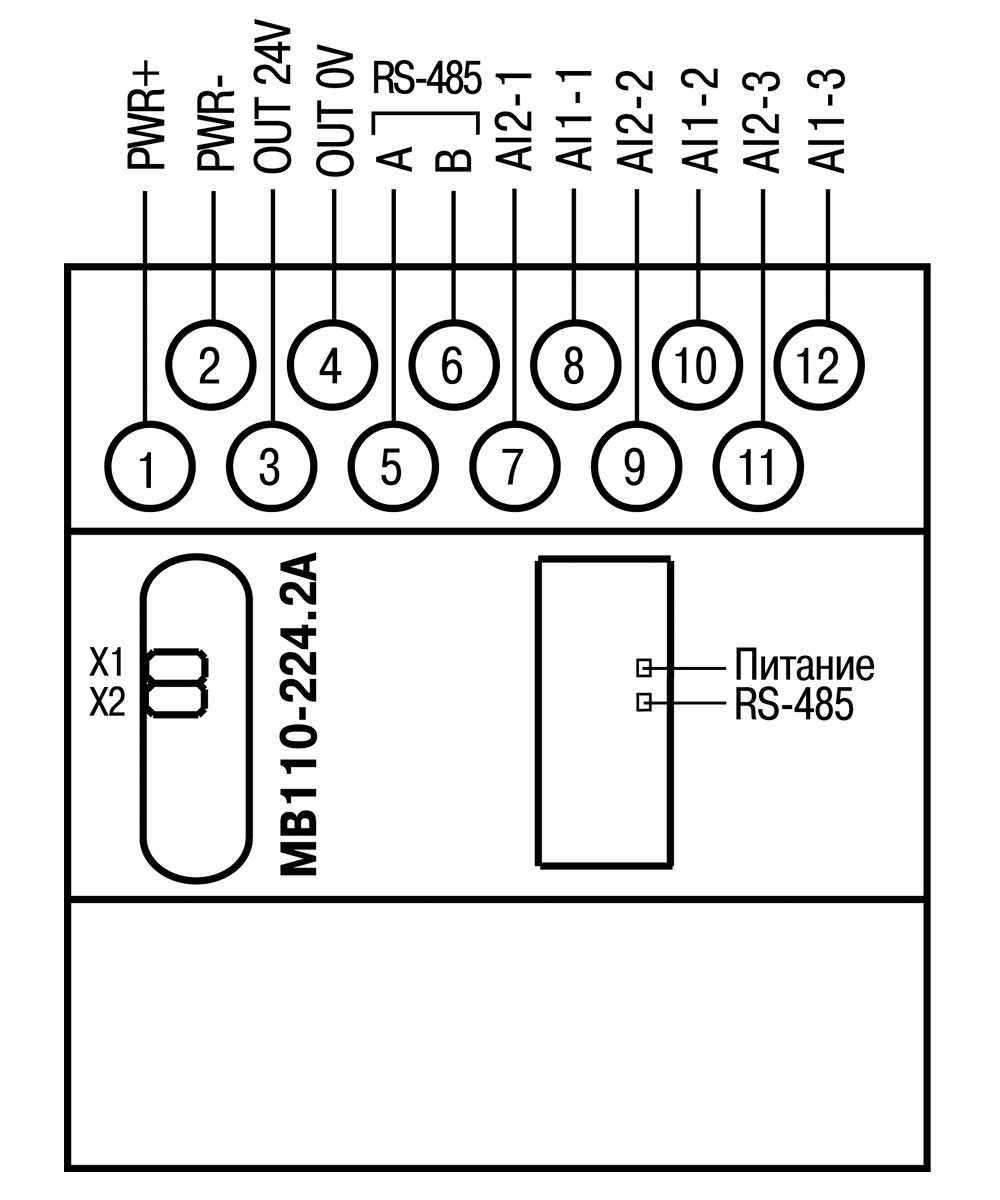

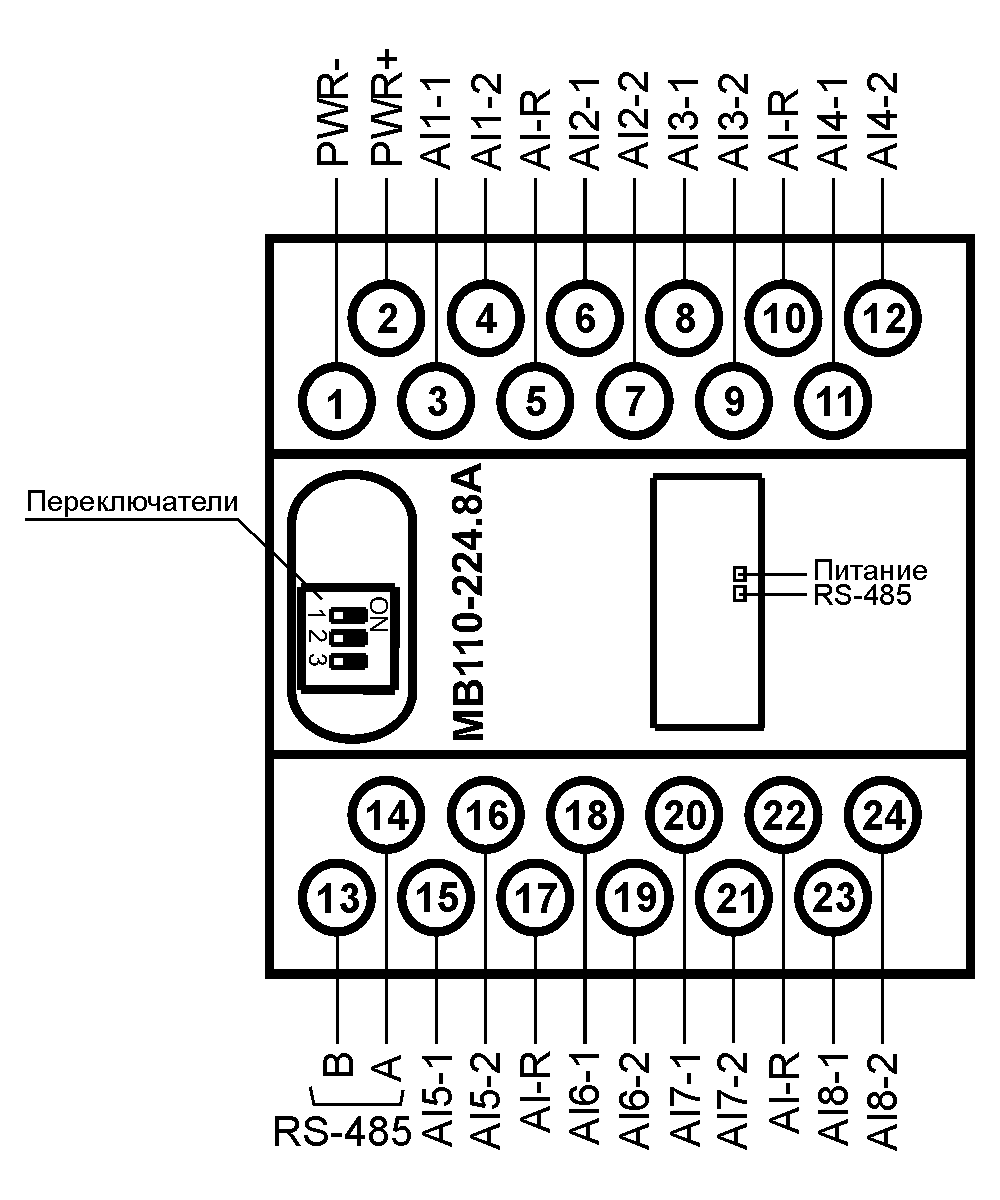

Общий чертеж | |
 |  |

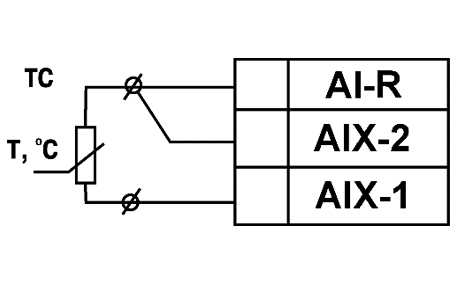

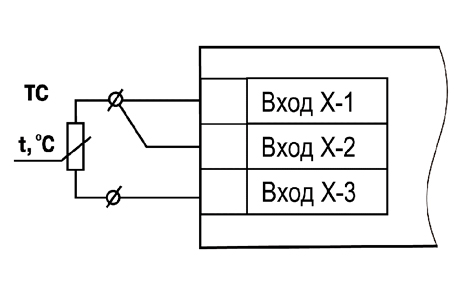

Схема подключения термометра сопротивления | |
 |  |

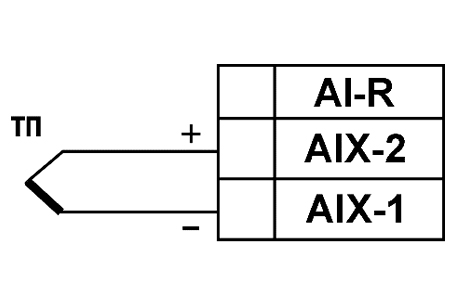

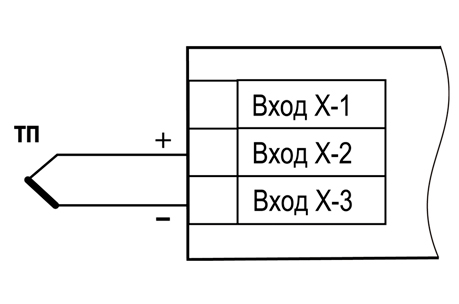

Схема подключения термоэлектрического преобразователя | |
 |  |

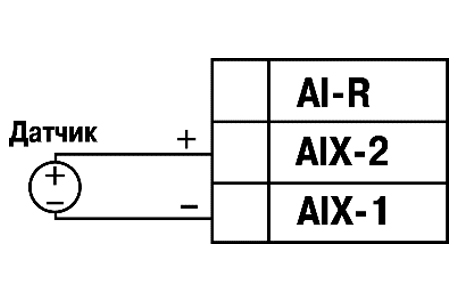

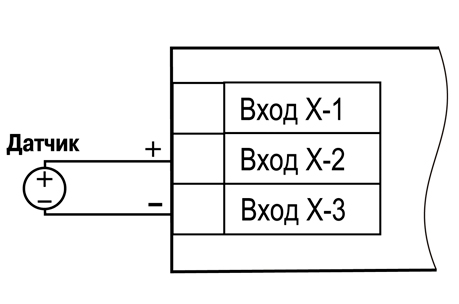

Схема подключения активного датчика с выходом в виде напряжения -50…+50 мВ или 0…1 В | |
 |  |

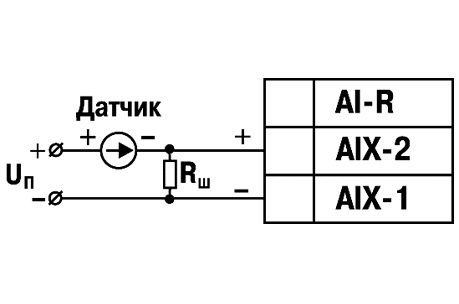

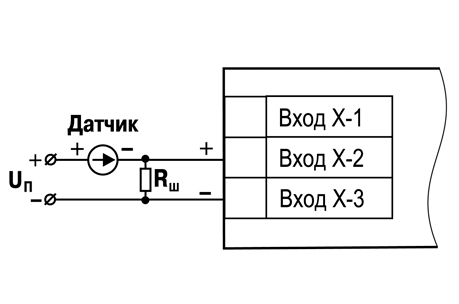

Схема подключения активного датчика с токовым выходом 0…5 мА, 0…20 мА или 4…20 мА Установка шунтирующего резистора Rш = 49,9 Ом – обязательна! | |
 |  |

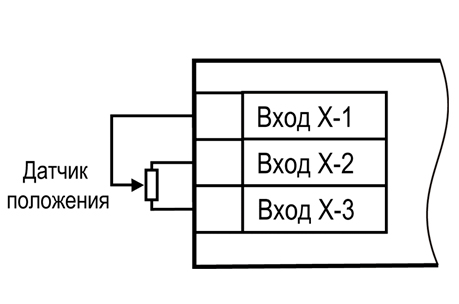

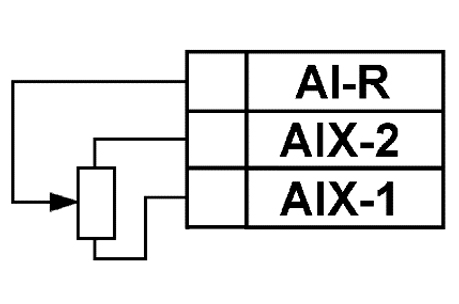

Схема подключения датчика положения задвижки резистивного типа | |
 |  |

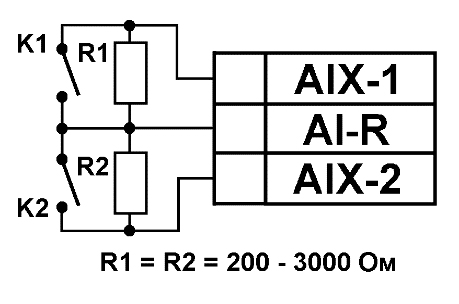

Схема подключения дискретных датчиков «сухие контакты» | |
– |  |
