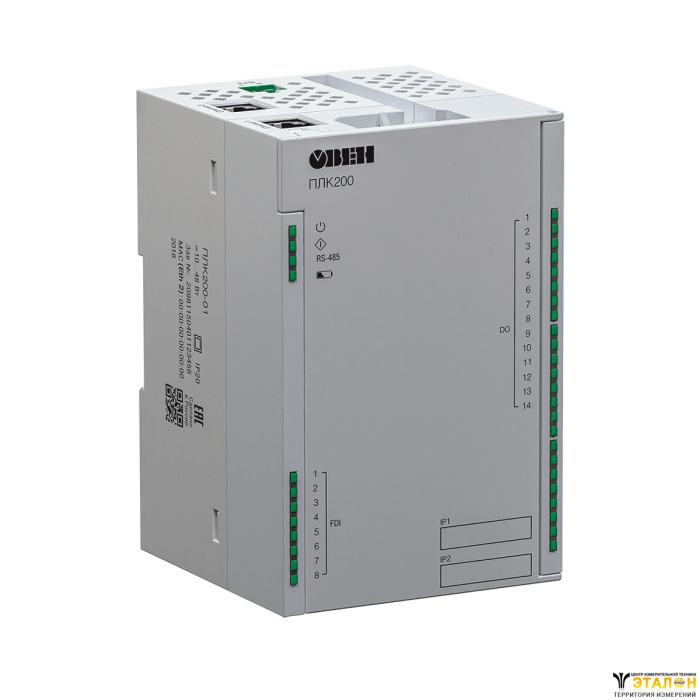

ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.
Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.
В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.
Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.
ЖКХ: ИТП, ЦТП
Энергетика
Автоматизация зданий
Деревообрабатывающая
промышленность
Водоснабжение
и водоотведение
Машиностроение
и металлообработка
Высокая производительность
Эргономичный корпус
Коммуникационные возможности
Эксплуатация в тяжелых условиях
Параметр | ПЛК210 | ПЛК200 |
Интерфейсы связи | 4 × Ethernet 10/100 Мбит/c (RJ45) 2 × RS-485 1×RS-232 USB Device | 2 × Ethernet 10/100 Мбит/c (RJ45) 1 × RS-485 USB Device |
Подключаемые накопители | SD USB Host | SD |
Элементы управления | Тумблер СТАРТ / СТОП Сервисная кнопка Кнопка СБРОС | Тумблер СТАРТ / СТОП Сервисная кнопка |
Количество портов питания | 2 (основной и резервный) | 1 |
Поддержка STP / RSTP | Есть | Нет |
Габаритные размеры (Ш×В×Г) | (105×124×83) ±1 мм | (82×124×83) ±1 мм |
Функциональная схема ОВЕН ПЛК200-01-CS
Функциональная схема ОВЕН ПЛК200-02-CS
Функциональная схема ОВЕН ПЛК200-03-CS
Функциональная схема ОВЕН ПЛК200-04-CS
Параметр | Значение (свойства) |
Питание | |
Напряжение питания | от 10 до 48 В (номинальное 24 В) |
Потребляемая мощность, не более - модификация 01 - модификация 02 - модификация 03 - модификация 04 |
13 Вт 12 Вт 10 Вт 10 Вт |
Защита от переполюсовки | Есть |
Вычислительные ресурсы | |
Центральный процессор | RISC-процессор Texas Instruments Sitara AM3358, 800 МГц |
Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) доступно для хранения файлов и архивов |
Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
Время выполнения пустого цикла (стабилизированное) | 3 мс |
Интерфейсы связи | |
Ethernet 100 Base-T | |
Количество портов | 2 × Ethernet 10/100 Мбит/c (RJ45) |
Поддерживаемые промышленные протоколы* |
|
Поддерживаемые прикладные протоколы* |
|
RS-485 | |
Количество портов | 1 |
Поддерживаемые протоколы* | Modbus RTU (Master / Slave); Modbus ASCII (Master / Slave); ОВЕН (Master) |
Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
Подтягивающие резисторы | Есть |
USB Device | |
Количество портов | 1 × micro USB (RNDIS) |
Поддерживаемые протоколы | CODESYS Gateway FTP SSH HTTP HTTPS |
Подключаемые накопители | |
SD | |
Количество разъёмов | 1 |
Поддерживаемые устройства | microSD |
Максимальная ёмкость | 4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
Поддерживаемые файловые системы | FAT16, FAT32, ext4, NTFS (read only) |
Часы реального времени | |
Погрешность хода, не более: – при температуре +25 °С – при температуре -40 °С и +55 °С |
3 секунды в сутки 18 секунд в сутки |
Тип источника питания | Батарея CR2032 |
Срок работы на одной батарее | 5 лет |
Общие сведения | |
Габаритные размеры | (82 × 124 × 83) ±1 мм |
Масса, не более | 0,6 кг |
Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
Индикация на передней панели | Светодиодная |
Встроенное оборудование |
|
Средняя наработка на отказ** | 60 000 ч |
Средний срок службы | 8 лет |
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.
Дискретные входы (DI и FDI) | |||
Параметр | Значение (свойства) | ||
Дискретные входы (DI) | Быстрые дискретные входы (FDI) | ||
Режимы работы | · определение логического уровня |
| |
Тип входов по ГОСТ Р 61131 | 1 | ||
Максимальный ток «логической единицы» | 5,5 мА | ||
Максимальный ток «логического нуля» | 1,2 мА | ||
Напряжение «логической единицы» | 9…30 В | ||
Напряжение «логического нуля» | 0…5,5 В | ||
Гистерезис выключения «логической единицы», не менее | 0,5 В | ||
Подключаемые входные устройства | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры | |
Минимальная длительность импульса, воспринимаемая входом | 3 мс | 5 мкс | |
Максимальная частота входного сигнала | 300 Гц* | 95 кГц 45 кГц** |
* Определяется длительностью цикла контроллера.
** При обработке сигналов энкодера.
Аналоговые входы (AI) | ||
Параметр | Значение (свойства) | |
Подключаемые сигналы |
| |
Разрядность АЦП | 16 бит | |
Время опроса одного входа* | унифицированные сигналы | не более 0,6 с |
ТС | не более 0,9 с | |
ТП | не более 0,6 с | |
сопротивления | не более 0,6 с | |
Предел основной приведенной погрешности при измерении | унифицированные сигналы | ±0,25 % |
ТС | ±0,25 % | |
ТП | ±0,5 % | |
сопротивления | ±0,25 % | |
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более | ±0,3 % | |
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | 0,2 предела допускаемой основной приведенной погрешности измерения |
ПРИМЕЧАНИЕ
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.
Дискретные выходы (DO) типа электромагнитное реле | ||
Параметр | Значение (свойства) | |
Тип контакта | Нормально-разомкнутый контакт | |
Режимы работы |
| |
Ток коммутации |
| |
Максимальное напряжение на контакты реле |
| |
Минимальный ток коммутации | 10 мА | |
Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* | |
Механический ресурс реле, не менее | 5 000 000 переключений | |
Электрический ресурс реле при максимальном токе нагрузки, не менее |
| |
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
Дискретные выходы (FDO) типа транзисторный ключ | |||
Параметр | Значение (свойства) | ||
Режимы работы |
| ||
Режим включения выхода | Верхний ключ | Верхний и нижний ключи | |
Напряжение питания выходов | 10…36 В | ||
Максимальный постоянный ток нагрузки | 0,85 А | 0,15 А | |
Максимально допустимый кратковременный ток нагрузки | 1,3 А | 0,19 А | |
Максимальная частота выходного сигнала (для резистивной нагрузки) | 10 кГц | 60 кГц | |
Минимальная длительность выходного сигнала (для резистивной нагрузки) | 10 мкс | 1 мкс | |
Максимальная емкость нагрузки | 100 000 мкФ | 1 мкФ* | |
Типы защиты выходов |
|
* Зависит от частоты и напряжения в цепи нагрузки
Схема 1 | |
Порт Ethernet 1 подключен к локальной сети (LAN). Порт Ethernet 2 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном. | |
ПРИМЕЧАНИЕ Рекомендуется установить динамический IP-адрес и включить режим DHCP для порта Ethernet 2. IP-адрес в зоне LAN рекомендуется настраивать как статический. | |
Схема 2 | |
Порт Ethernet 1 и Ethernet 2 объединены в мостовое подключение к локальной сети (LAN). | |
ПРЕДУПРЕЖДЕНИЕ В случае подключения к глобальной сети (WAN) рекомендуется использовать промышленный маршрутизатор с поддержкой функции межсетевого экрана. ВНИМАНИЕ Такая конфигурация предусматривает обработку сетевого трафика центральным процессором контроллера. Это приводит к увеличению времени цикла пользовательского приложения CODESYS. | |
Схема 3 | |
Порт Ethernet 1 подключен к локальной сети (LAN 1). Порт Ethernet 2 является отдельным сетевым интерфейсом для подключения к отдельной локальной сети (LAN 2 и LAN3). | |
ПРЕДУПРЕЖДЕНИЕ В случае подключения к глобальной сети (WAN) рекомендуется использовать промышленный маршрутизатор с поддержкой функции межсетевого экрана. |
Наименование | Количество |
Контроллер ПЛК200 (исполнение в соответствии с заказом) | 1 шт. |
Кабель MicroUSB-USB 1.8м | 1 шт. |
Кабель RJ45-RJ45 0.15м | 1 шт. |
Комплект заглушек для портов | 1 к-т |
Клемма 2EGT-5.0-002P-14 | 1 шт. |
Паспорт и гарантийный талон | 1 экз. |
Краткое руководство | 1 экз. |
Быстрый старт | 1 экз. |
