ПР100-230.0804.01.1

Цена:
8 760
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

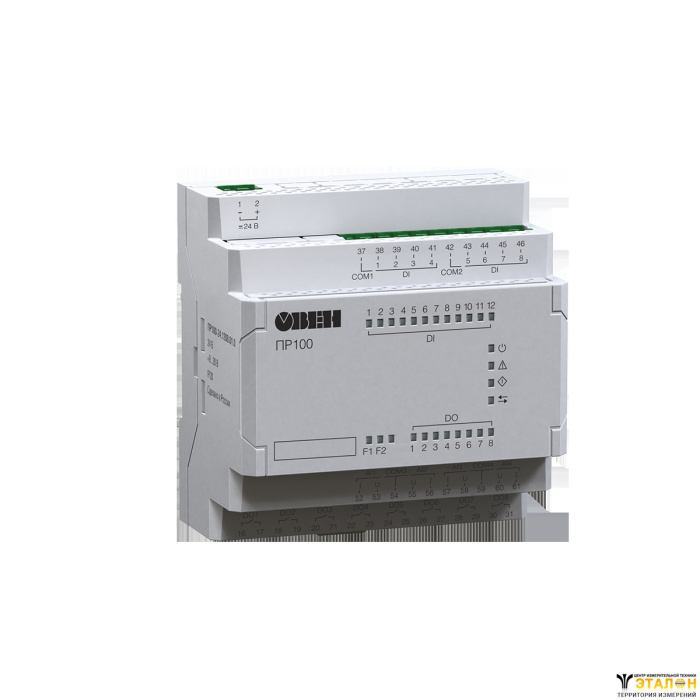

ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.

Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.

Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB

  • Освещение
  • Насосные группы
  • Вентиляторы
  • Небольшие станки

Особенности прибора

Подключаемое оборудование

  • 4 аналоговых входа 4…20 мА или 0…10 В (в модификации на 24 В).
  • 8 релейных выходов

Коммуникационные возможности

Интерфейс RS-485, режим Master/Slave:

  • Интеграция в облачный сервис OwenCloud и SCADA-системы.
  • Визуализация процессов с помощью панелей оператора.
  • Управление внешними устройствами по RS-485.

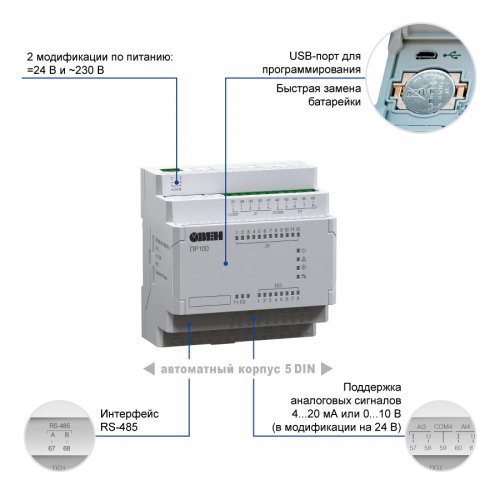

Конструктивные особенности

  • Модульный корпус.
  • Ширина корпуса 5 модулей.
  • Съемные клеммники – для удобства монтажа.
  • Быстрая замена батарейки.

Функциональные возможности

  • Энергонезависимые переменные.
  • Управление по дням недели и времени суток.
  • ПИД-регулирование.

Эксплуатация

  • Два исполнения: 12 и 20 каналов ввода/вывода.
  • Две модификации по питанию: =24 В и ~230 В.
  • Возможность питания от бортовой сети =12 В.
  • Работа в неотапливаемых помещениях: -40...+55 ºС.
  • USB-порт для программирования (не требует питания при программировании).

Отличительные характеристики

Основные технические характеристики

Наименование

ПР100-230

ПР100-24

Программирование

Среда программирования

Owen Logic

Объем Retain-памяти

1024 байт

Объем памяти сетевых переменных (режим slave)

128 байт

Объем памяти сетевых переменных (режим master)

128 байт

Стек

динамический

Память ПЗУ

128 кбайт

Память ОЗУ

16 кбайт

Интерфейс программирования

microUSB

Общие сведения

Диапазон переменного напряжения питания

90…264 В (номинальное 230 В, при 50 Гц)

-

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

9...30 В (номинальное 24 В)

Минимальное время цикла

1 мс (зависит от сложности программы)

Часы реального времени

есть

Модули расширения ПРМ

нет

Дискретные входы

Количество

до 12

Тип

Дискретный фазовый (ДФ)

Дискретный (Д)

Подключаемые датчики

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»

-

датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором

Номинальное напряжение питания

~230 В

=24 В

Гальваническая развязка

групповая, по 4 входа (1-4 и 5-8)

Электрическая прочности изоляции

2830 В, групповая – 1780 В

Аналоговые входы

Количество

-

до 4

Тип измеряемых сигналов

-

4…20 мА, 0…10.В, дискретный

Период обновления значений всех каналов, не более

-

20 мс

Предел основной приведенной погрешности

-

± 0,5 %

Работа в дискретном режиме

-

да

Гальваническая развязка

-

отсутствует

Дискретные выходы

Количество

до 8

Тип

релейные (нормально-разомкнутые)

Допустимый ток нагрузки, не более

5 А при напряжении не более 250 В перем. тока, cos φ > 0,95

3 А при напряжении не более 30В пост. тока

Гальваническая развязка

индивидуальная

Электрическая прочности изоляции

2830 В, между выходами – 1780 В

Коммуникационные возможности

Интерфейс RS-485 (1 × RS-485 или без интерфейса – выбирается при заказе)

Протокол связи

Modbus RTU/ASCII

Режим работы

Master/Slave

Функциональная схема

Функциональная схема ОВЕН ПР100-230
Функциональная схема ОВЕН ПР100-24

Схемы подключения

Схемы подключения к дискретным входам

Подключение дискретных датчиков с питанием =24 В (для модификаций ПР100 с питанием =24 В)
Подключение дискретных датчиков с питанием ~220 В (для модификаций ПР100 с питанием ~220 В)
Схема подключения к ПР100 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором (для модификаций ПР100 с питанием =24 В)

Схемы подключения к аналоговым входам

Подключение активного датчика с выходом типа «Ток 4…20 мА» (для модификаций ПР100 с питанием =24 В)
Подключение активных датчиков с выходом типа «Напряжение 0…10 В» (для модификаций ПР100 с питанием =24 В)

Схемы подключения дискретных выходов

Схема подключения нагрузки к выходным элементам (ВЭ) типа Р (электромагнитное реле)

Комплект поставки

Наименование

Количество

Прибор ПР100

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Комплект клеммных соединителей

1 экз.
