ПР100 компактное программируемое реле для локальных систем автоматизации
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
ОВЕН ПР100 – компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д. Может применяться в неотапливаемых помещениях: диапазон рабочих температур от -40 до +55 ºС.
Прибор имеет автоматный корпус размером 5din. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN Logic. Загрузка алгоритма производится с помощью кабеля microUSB.
- Два исполнения: 12 и 20 каналов ввода/вывода.
- Две модификации по питанию: =24 В и ≈230 В.
- Поддержка аналоговых сигналов 4…20 мА или 0…10 В (в модификации на 24 В).
- Компактный автоматный корпус 5din.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
- Широкие функциональные возможности:
- Энергонезависимые переменные.
- Управление по дням недели и времени суток.
- ПИД-регулирование.
- Возможность питания от бортовой сети =12 В (=9…32 В).
Конструктивные особенности
- Автоматный корпус.
- Ширина корпуса 5 «автоматов» (5din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.

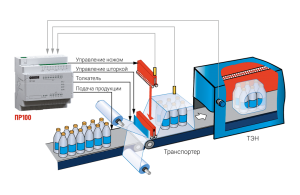

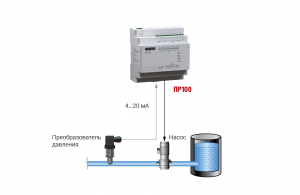

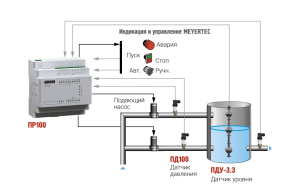

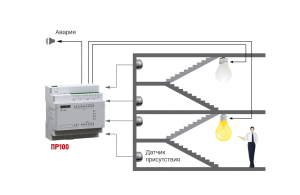

Применение
Основные технические характеристики
Наименование | Значение | |
ПР100-230 | ПР100-24 | |
Программирование | ||
Среда программирования | OWEN Logic | |
Объем Retain-памяти | 1024 байт | |
Стек | Динамический | |
Память ПЗУ | 128 кбайт | |
Память ОЗУ | 16 кбайт | |
Интерфейс программирования | USB | |
Дискретные входы | ||
Количество | До 12 | |
Номинальное напряжение питания | ≈230 В | =24 В |
Гальваническая развязка | Групповая, по 4 входа (1 – 4 и 5 - 8) | |
Аналоговые входы | ||
Количество | - | До 4 |
Тип измеряемых сигналов | - | 0…10 В 4…20 мА Дискретный |
Предел основной приведенной погрешности | - | ±0,5 % |
Период обновления результатов измерения четырех каналов |
| 20 мс |
Работа в дискретном режиме | - | Да |
Дискретные выходы | ||
Количество | До 8 | |
Тип | Релейный (нормально-разомкнутый) | |
Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока | |
Гальваническая развязка | Индивидуальная | |
Вычислительные ресурсы и дополнительное оборудование | ||
Минимальное время цикла | 1 мс (зависит от сложности программы) | |
Модули расширения | Нет | |
Встроенные часы реального времени | Да | |
Функциональная схема
Схемы подключения
Схемы подключения к дискретным входам
Схемы подключения к аналоговым входам
Схемы подключения дискретных выходов
Комплект поставки
- Прибор ПР100
- Паспорт и гарантийный талон
- Краткое руководство по эксплуатации
- Комплект крепежных элементов
