ПР102-24.2416.16.1
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

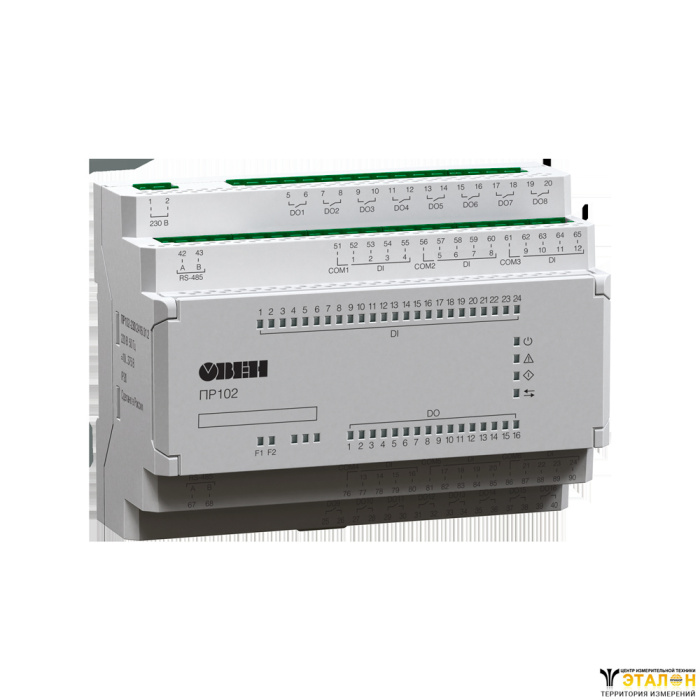

ОВЕН ПР102 –программируемое реле для управления вентиляцией, отоплением, насосами и др. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода. В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB.
- 40 каналов ввода/вывода.
- Компактный автоматный корпус 7 DIN.
- 8 аналоговых входов:
- Термосопротивления.
- NTC/PTC.
- 4…20 мА/ 0…10 В.
- Работа в дискретном режиме.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В.
- 2 интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
- Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
- Модификации с транзисторными выходами.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования.
Широкие функциональные возможности
Конструктивные особенности
- Автоматный корпус.
- Ширина корпуса 7 «автоматов» (7DIN), что позволяет разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.

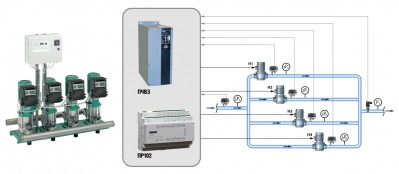

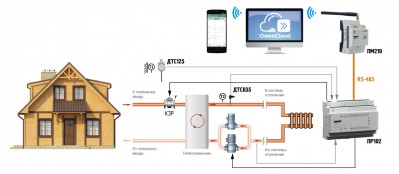

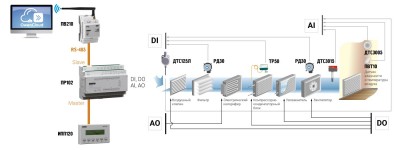

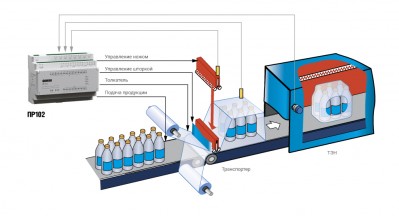

Применение
Основные технические характеристики
Наименование | Значение | |
ПР102-230 | ПР102-24 | |
Программирование | ||
Среда программирования | OwenLogic | |
Объем Retain-памяти | 1016 байт | |
Стек | Динамический | |
Память ПЗУ | 128 кбайт | |
Память ОЗУ | 32 кбайт | |
Интерфейс программирования | USB | |
Интерфейс RS-485 | ||
Количество | До 2 шт. | |
Протокол связи | Modbus RTU/ASCII | |
Режим | Master/Slave | |
Объем памяти для сетевых переменных (режим Slave) | 128 байт | |
Количество подключаемых модулей расширения | не более 2 | |
Модули расширения | ПРМ | |
Дискретные входы | ||
Количество | До 24 | |
Номинальное напряжение питания | ≈230 В | =24 В |
Гальваническая развязка | Групповая, по 4 входа (1 – 4 и 5 - 8) | |
Аналоговые входы | ||
Количество | - | До 8 |
Тип измеряемых сигналов | - | 0…10 В 4…20 мА 0…300 кОм Дискретный |
Предел основной приведенной погрешности | - | ±0,5 % |
Период обновления результатов измерения четырех каналов |
| 20 мс |
Работа в дискретном режиме | - | Да |
Дискретные выходы | ||
Количество | До 16 | |
Тип | Р - Релейный (нормально-разомкнутый) К - Оптопара транзисторная n-p-n типа | |
Допустимый ток нагрузки, не более | ||
Р: | 5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока | |
К: | 0,2 А при напряжении не более 60 В постоянного тока | |
Гальваническая развязка | Индивидуальная | |
Вычислительные ресурсы и дополнительное оборудование | ||
Минимальное время цикла | 1 мс (зависит от сложности программы) | |
Модули расширения | Да | |
Встроенные часы реального времени | Да | |
Функциональная схема
Комплект поставки
- Прибор
- Краткое руководство .
- Паспорт и Гарантийный талон
- Комплект клеммных соединителей
