Назначение и описание Elektronika ET 91 - измерительный комплекс для ВЧ-Связи:

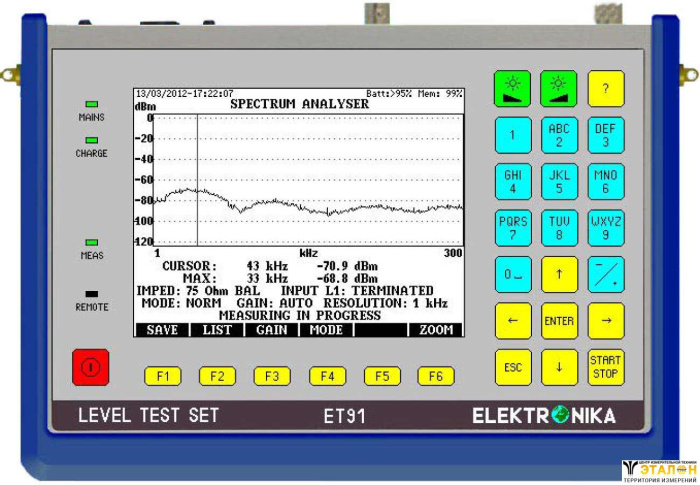

Elektronika ET 91 - переносной, много- функциональный измерительный комплекс предназначенный для тестирования частотных систем (FDM) передачи емкостью до 600 каналов, систем передачи по силовым линиям, систем тональной частоты и систем связи с частотной манипуляцией (FSK).

Особенности измерительного комплекса ВЧ-Связи Elektronika ET 91

Удобные режимы настройки частоты - ET 91 не требует вычисления частоты, осуществляются только настройки несущей и каналов тональной частоты;
Удобные режимы отслеживания частоты - в связи с тем, что ET 91 объединяет генератор и измеритель уровня в одном приборе, обеспечиваются удобные режимы отслеживания (синхронные режимы). В этих режимах селективный измеритель уровня управляется генератором, согласно указанным выше правилам. Никакого вычисления частоты не требуется! Нужно установить только одну частоту!
Удобство проведения измерений из конца в конец (Для тестирования кабелей частотных систем и каналов тональной частоты в режиме Ведущий- Ведомый (Master-Slave).). Ведущий прибор инициирует измерения и осуществляет сбор результатов. Ведомый прибор выполняет измерения по командам Ведущего прибора и передает обратно результаты. Два прибора поддерживают связь по тестируемой линии.
Анализатор спектра с высоким разрешением (опция). Опция программно устанавливается в анализатор, превращая его в полноценный анализатор спектра, пригодный для измерения характеристик передачи, а также параметров переходных влияний и других помех. Полученная спектрограмма может быть оценена в таких четырех режимах: NORM, PEAK, AVG, SAVG и быть интерпретирована в дБм или дБм/Гц.
Измерительный мост ET 91 содержит встроенный мост для выполнения измерения затухания несогласованности, импеданса и продольной асимметрии (затухания продольных помех) согласно рекомендации О.9 МСЭ -T.
Ячейки памяти для измерительных настроек. Для ускорения повседневного тестирования, ET 91 имеет ячейки памяти для 100 определяемых пользователем настроек, содержащих измерительные параметры генератора, измерителя уровня и допустимые значения для индикации СООТВ/НЕСООТВ (PASS/FAIL).
USB-порты для передачи результатов и настроек. ET 91 имеет два USB-порта для передачи данных:
- USB A хост-порт для USB-накопителя
- USB B порт устройства для присоединения к PC

USB-накопитель обеспечивает передачу данных между PC (персональным компьютером) и ET 91 без установки специального драйвера устройства на PC. Это решение предпочтительнее для пользователя, который не имеет прав администратора для установки специального драйвера на свой PC. Предоставляется программа для передачи данных на PC

Комплект поставки Elektronika ET 91

Руководство по эксплуатации (OM 437-000-XXX) - 1 шт
Краткая форма инструкции по эксплуатации (ML 437-000-000) - 1 шт
Сертификат заводской калибровки (CC 437-000-000) - 1 шт
Симметричный измерительный кабель (Y 107-213) - 2 шт
Коаксиальный измерительный кабель (Y107-268) - 2 шт
USB-кабель (Y 107-389) - 1 шт
USB-накопитель (Y 146-019) - 1 шт
Сетевой адаптер 100-264 В (Y 146-025) - 1 шт
Футляр для переноски (Y 147-014) - 1 шт
Батарея (встроенная) (355-140-000) - 1 шт

Основные технические характеристики Elektronika ET 91 - измерительный комплекс для ВЧ-Связи:

Технические характеристики Elektronika ET 91

Параметр	Значение
Передатчик
Режимы передачи	1 ЧАСТ (передача одночастотного сигнала) MЧTC (передача многочастотного сигнала)
Диапазон частот	100Гц ... 2400 кГц (шаг 1 Гц)
Погрешность по частоте	2x10^-6 ±1 Гц
Симметричный и коаксиальный выходы	от 10 до 2400 кГц.................~0, 75, 135 (125), 150 Ом от 100 Гц до 10 кГц..................................... ~0, 600 Ом
Диапазон уровней на симметричном выходе	от 10 до 2400 кГц .................... от +10 до –60 дБм, дБ от 100 Гц до 10 кГц ................. от +20 до –60 дБм, дБ
Диапазон уровней на коаксиальном выходе	~0 Ом........................................ от +10 до –60 дБм, дБ 75, 135(125), 150 Ом......................от +10 до –60 дБм 600 Ом...............................................от +4 до –60 дБм
Разрешение по уровню	0,1 дБ
Погрешность установки уровня при 0 дБм, част.>200 Гц	±0,3 дБ
Селективный приемник
Режимы приема	1 ЧАСТ (прием одночастотного сигнала) MЧTC (прием многочастотного сигнала)
Диапазон частот	от 100 Гц до 2400 кГц
Погрешность по частоте	2x10^-6 ±1 Гц
Прямая установка частоты	шагами по1 Гц
Установка частоты в формате: Несущая ± тон. частота	Несущая частота ... от 4 до 2396 кГц шагами по 1 кГц Тональная частота.от 100 Гц до 3,9 кГц шагами по 1 Гц
Полоса пропускания	от 200 Гц до 10 кГц.............................................. 20 Гц от 10 до 2400 кГц.......... 20, 200 Гц; 1,74, 1,95, 3,1 кГц
Симметричный и коаксиальный входы	от 10 до 2400 кГц. 75, 135 (125), 150 Ом или высокий от 100 Гц до 10 кГц..................... 600 Ом или высокий
Диапазон измерения С полосой 20 Гц	от -120 до +10 дБ
Разрешение по уровню	0,1 дБ
Погрешность измерения уровня при 0 дБм, част..>200 Гц	±0,3 дБ
Широкополосный приемник
Симметричный м коаксиальный входы	от 10 до 2400 кГц. 75, 135 (125), 150 Ом или высокий от 100 Гц до 10 кГц..................... 600 Ом или высокий
Выбираемые полосовые фильтры	на уровне 3 дБ
Диапазоны измерения	от 100 Гц до 4 кГц............................ от -100 до +10 дБ от 1200 Гц до 120 кГц........................ от -90 до +10 дБ от 3 до 300 кГц................................... от -90 до +10 дБ от 6 до 600 кГц................................... от -80 до +10 дБ от 12 до 1200 кГц............................... от -70 до +10 дБ от 24 до 2400 кГц............................... от -70 до +10 дБ
Разрешение по уровню	0,1 дБ
Погрешность измерения уровня при 0 дБм, част..>200 Гц	±0,3 дБ
Синхронный режим Приемник - Передатчик (Приемник управляется передатчиком)
Частота Ген	от 100 Гц до 3,9 кГц шагами по 1 Гц
Несущая частота	от 4 до 2396 кГц шагами по 1 кГц
Частота приемника	= Несущая ± Частота Ген
Измерение уровня широкополосного шума
Диапазон частот	от 100 Гц до 2400 кГц
Фильтры	псофометр; 3,1; 4; 20 кГц 120, 300, 600, 1200, 2400 кГц
Время измерения	1, 5, 10, 30 с 1, 5, 10, 30 мин 1, 2, 4, 8, 12, 24, 48, 72 ч
Оценка	За время от 1 с до 1 мин................... квазианалоговая Свыше 1 мин .... Гистограмма с 60 врем. интервалами
Измерение импульсных помех
Ширина импульса	>500 нс
Величина интервала	10 мс
Диапазон установки порога	1 ... 500 мВ
Макс. подсчитываемое значение	65000
Время измерения	1, 5, 10, 30 с 1, 5, 10, 30 мин 1, 2, 4, 8, 12, 24, 48, 72 ч
Оценка	За время от 1 до 30 с.................................... Цифровая Свыше 30 с....... Гистограмма с 60 врем. интервалами
Анализатор спектра (программная опция)
Диапазон частот	от 100 Гц до 2400 кГц
Линейный импеданс	от 10 до 2400 кГц ... 75, 135(125), 150 Ом или высокий от 100 Гц до 10 кГц .......................600 Ом или высокий
	Диапазон частот	Полоса и шаг частоты
	2,4 МГц	от 500 Гц до 8 кГц
	1,2 МГц	от 500 Гц до 4 кГц
	600 кГц	от 500 Гц до 2 кГц
	300 кГц	от 500 Гц до 1 кГц
	20 кГц	от 50 до 100 Гц
	4 кГц	от 10 до 20 Гц
Отображаемый диапазон	до -140 дБм/Гц
Число отображаемых частот	300
Сохранение результатов	содержимое экрана
Оценка	НОРМ, ПИК, СРЕД, УСР
Единицы	дБ, дБм, дБм/Гц
Измерение продольной асимметрии (LCL)
Импеданс	от 10 до 2400 кГц ........................ 75, 135 (125), 150 Ом от 200 Гц до10 кГц ............................................. 600 Ом
Отображаемый диапазон	от 0 до 70 дБ
Погрешность измерения при 40 дБ	от 200 Гц до10 кГц ................................................ ±2 дБ от 10 до 2400 кГц .................................................. ±1 дБ
Измерение затухания несогласованности
Номинальный импеданс (Z)	от 10 до 2400 кГц..................... 75, 135 (125), 150 Ом от 200 Гц до 10 кГц..........................................600 Ом
Пределы импеданса	от Z/2 до 2Z
Отображаемый диапазон	от 0 до 40 дБ
Погрешность измерения при 20 дБ	от 500 до 2400 кГц..............................................±1 дБ
Измерение переходных влияний (NEXT / LOSS)
Частота	Диапазон частот......................от 100 Гц до 2400 кГц Разрешение..........автом. изменяется с диапазоном
Выходной импеданс	от 10 до 2400 кГц...................75, 135 (125), 150 Ом или высокий от 100 Гц до 10 кГц ..........................................600 Ом
Входной импеданс	от 10 до 2400 кГц ..................... 75, 135 (125), 150 Ом от 100 Гц до 10 кГц ...................600 Ом или высокий
Диапазон измерения	до 80 дБ
Измерение импеданса
Диапазон измерения	от 200 Гц до 2400 кГц ..................... от 50 до 1600 Ом
Погрешность измерения	от 200 Гц до 2400 кГц ...............................±5% ± 5 Ом
Измерение группового времени прохождения (опция SW - ELK-ET-91-ZS)
Измерительный сигнал	37MTT, от 200 до 3700 Гц
Разрешение	100 Гц
Z выхода / входа	600 Ом
Выходной уровень	–30 дБ/тон (пик. значение –7 дБ)
Диапазон уровня на входе	от -60 до –20 дБ/тон
Диапазон группового времени прохожд	от 0 до 10 мс
Разрешение	1 мкс
Погрешность измерения	согласно МСЭ-Т O.81
Измерение кратковременных перерывов (программная опция - ELK-ET-91-KP)
Измерительный сигнал	Частота............................................................ 1020 Гц Уровень на входе ..............................от 0 до –30 дБм
Импеданс	600 Ом
Выбираемый порог	Ниже нормального уровня на входе ...3, 6, 10, 20 дБ
Погрешность установки порога	Для 3, 6, 10 дБ ...................................................± 1 дБ Для 20 дБ ...........................................................± 2 dB
Регулируемое время измерения	от 4 мин до 72 ч 4, 8, 12, 24 мин 1, 2, 4, 8, 12, 24, 48, 72 ч
Категории перерывов	от 0,6 до 3 мс от 3 до 30 мс от 30 до 300 мс от 300 до 1 мин >1 мин
Оценка	Относит. длительность, секунды с ошибками Число и время распределения /категория
Измерение фазового джиттера и сдвига частоты (программная опция - ELK-ET-91-FD)
Измерительный сигнал	1020 Гц, от 0 до -30 дБм
Измерение фазового джиттера	(O.91)
Диапазон измер	полный размах от 0,2 до 30,0 град
Фильтр	от 4 до 300 Гц
Измерение сдвига частоты	Диапазон измерения.............................................± 30 Гц Разрешение............................................................ 0,1 Гц
Внешний аттенюатор (аппаратная опция)
Затухание	40 дБ
Диапазон частот	10 до 2400 кГц
Погрешность	±0,5 дБ
Макс. входной уровень	+40 дБ
Входной импеданс	>3.7 кОм коакс
Выходное соединение	симметричное
ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания	Блок внутренней NIMH аккумуляторных батарей Время работы .........................прибл. 8 ч (с подсветкой)
Зарядка	От сети переменного тока 230 В..с сетевым адаптером От автомоб батареи 12 В............ с автомоб. адаптером Время быстрой зарядки....................................менее 3 ч
Дисплей	TFT -ЖКИ 320 x 240 точек
Соединители	Для сетевого или автомобильного (12 В) адаптера....... кокс 2,1/5,5 мм Симметричные соединители ....банановые гнезда 4 мм Коаксиальные соединители ......................... гнезда BNC USB A............. USB 1.1 порт хоста для USB-накопителя (поддерживаемый файловой сиситемой FAT16, FAT32) USB B....................................... USB 1.1 порт устройства для присоединения к PC
Защита от перегрузки	Между "a" и "b" или землей.......200 В постоянного тока
Диапазоны окружающей температуры	Опорная..............................................................(23±5) °C Отн. влажность – от 45 до 75 % Нормальная работа.................................. от 0 до +40 °C Отн. влажность – от 30 до 75 % (<25 г/м 3 ) Допустимый рабочий диапазон ..............от -5 до +45 °C Отн. влажность – от 5 до 95 % (<29 г/м 3 ) Хранение и транспортирование .......... от –40 до +70 °C Отн. влажность – от 95% при +45 °C (<35 г/м 3 ) без конденсации
Размеры	224 x 160 x 44 мм
Масса	прибл. 1,5 кг

Развернуть полное описание

Опции и аксессуары

Опции и аксессуары для Elektronika ET 91

Наименование	Код по каталогу
Измерение группового времени прохождения	ELK-ET-91-ZS
Измерение кратковременных перерывов	ELK-ET-91-KP
Измерение фазового джиттера и сдвига частоты	ELK-ET-91-FD
Анализ спектра (пакет ПО)	ELK-ET-91-AS
Референция спектра	ELK-ET-91-RS
Программа PC для передачи результатов	ELK-ET-91-PR
Внешний аттенюатор 40 дБ коакс	ELK-Y 107-439
Внешний аттенюатор 40 дБ симм	ELK-Y 107-448
Адаптер автомобиля батареи ЕАА10	ELK-EAA-10
