Комплект для юстировки РРЛ антенн 3Z RF Vision Kit, опция камеры, струбцина для узких радиорелейных антенн

SK-3Z-RFV-2000-KIT - комплект для юстировки антенн 3Z RF Vision Kit, включающий ключ на использование камеры, струбцину для узких РРЛ антенн.

RF Vision (3Z Telecom) предназначен для точного измерения азимута, наклона, координат и высоты над уровнем моря направленных антенных систем (включая 5G).

>>> Посмотреть все доступные комплекты, аксессуары и комплектующие

Основные сценарии использования прибора RF Vision:

• юстировка антенн (включая 5G) при строительстве новых объектов;
• проверка корректности установки антенн на существующих объектах;
• обнаружение и устранение проблем на сети сотовой связи, вызванных неправильной юстировкой секторных антенн;
• определение точного местоположения антенн – координаты и высота над уровнем моря.

RF Vision заменяет собой следующие устройства – компас, дальномер и GPS-приемник, что облегчает процесс юстировки антенн. Также RF Vision лишен недостатка, присущего магнитным аналоговым и цифровым компасам он не подвержен влиянию со стороны металлоконструкций и всегда показывает азимут относительно истинного севера. RF Vision может быть использован везде, где доступен сигнал спутниковых систем GPS/GLONASS.

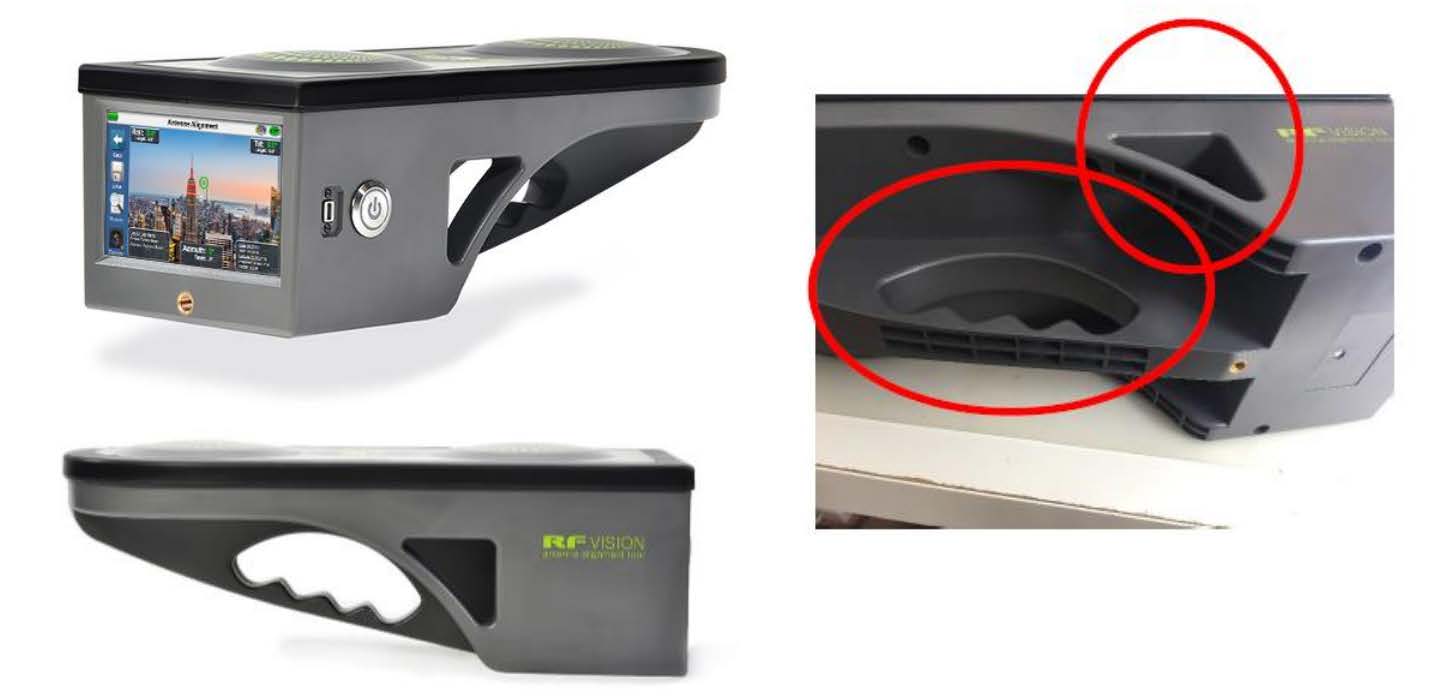

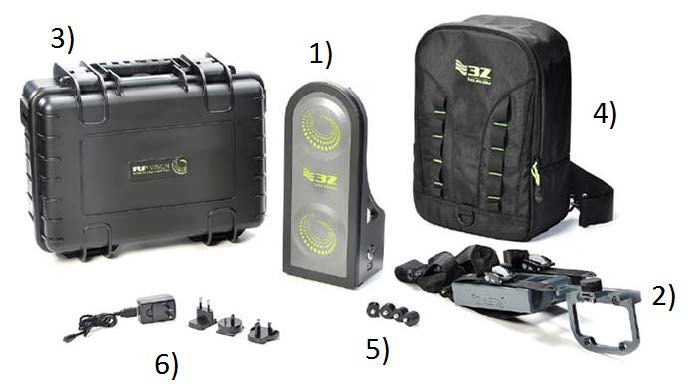

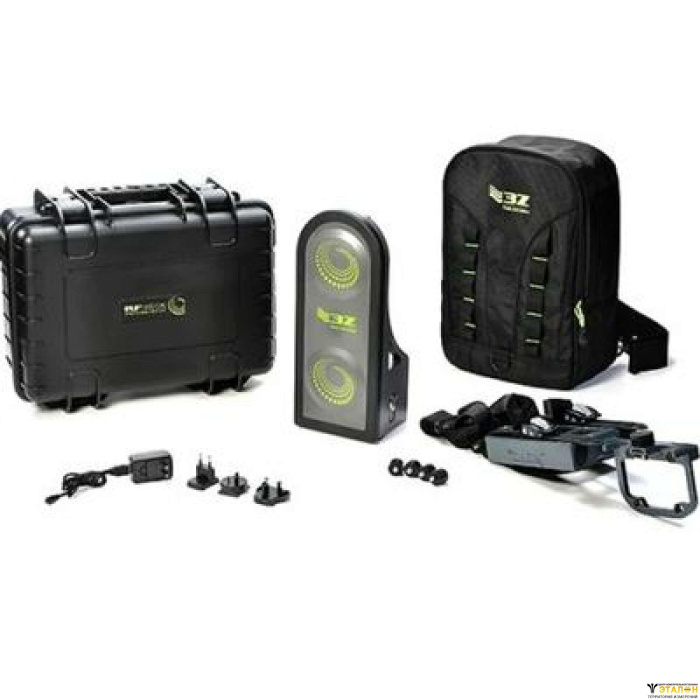

Комплект поставки SK-3Z-RFV-2000-KIT:

1) Прибор юстировщик антенн RF Vision (3Z-RFV-2000) - 1шт
2) Универсальные антенные зажимные стропы, D=76,2см (3Z-RFV-BRK-SC2F) - 1шт
3) Жесткий, влагозащитный кейс для транспортировки RF Vision (3Z-RFV-CSE-HARD) - 1шт
4) Влагозащищенный рюкзак для переноски RF Vision и струбцины (3Z-RFV-BAG-SOFT) - 1шт
5) Набор из 4-х резиновых бамперов M4 к универсальному креплению, для юстировки микроволновых антенн (стропы не включены) (3Z-RFV-BMP-FSET) - 1шт
6) Зарядное устройство с кабелем Micro USB (3Z-RFV-PWR-CHRG) - 1шт
7) Опция для использования камеры RF Vision (3Z-RFV-CAMD) - 1шт
8) Струбцина для узких РРЛ антенн для RF Vision (3Z-RFV-LIPC) - 1шт

Характеристики RF Vision (3Z-RFV-2000)

Габариты и вес:
Длина: 338 мм;
Ширина: 141 мм;
Высота: 118 мм;
Вес: 1.9 кг.

Точность измерений:
Азимут*: 0.5° СКО;
Угол тангажа (тилт): ± 0.1°;
Угол крена (ролл): ± 0.1°;
Горизонтальное положение (при использовании системы WAAS): 0.25 м СКО;
Высота: 1 мм (с использованием дальномера 3ZRFA-LRF).

Навигационная система:
Тип приемника: Dual-Frequency, Multi-GNSS;
Система дифференциальной коррекции: SBAS (WAAS);
Каналы: 744;
Чувствительность приемника: -142 дБм с ослаблением многолучевости и подавлением помех;
SBAS трекинг: 3-Channel, Parallel Tracking;
Спутниковые системы: GPS, GLONASS, BEIDU**, GALILEO**.

Условия использования:
Рабочие температуры: от -20 до +60 °С
Уровень защищенности: IP65

Батарея:
Тип: Li-Ion
Время работы: 6-8 часов

Примечания:
* – зависит от уровня многолучевости, количества видимых спутников, геометрии спутников и
ионосферной активности.
** – добавляются по запросу клиента.

Принцип работы VIAVI (3Z Telecom) RF Vision основан на использовании двух раздельных антенн установленных в приборе, принимающих сигналы навигационных систем GPS и GLONASS. Путем сравнения сигналов с разнесенных антенн RF Vision определяет азимут, в направлении которого он ориентирован. Также с помощью сигналов GPS и GLONASS прибор определяет свои координаты и высоту относительно уровня моря. RF Vision оснащен датчиками горизонтального положения, которые позволяют измерять значения угла тангажа (тилт) и угла крена (ролл).

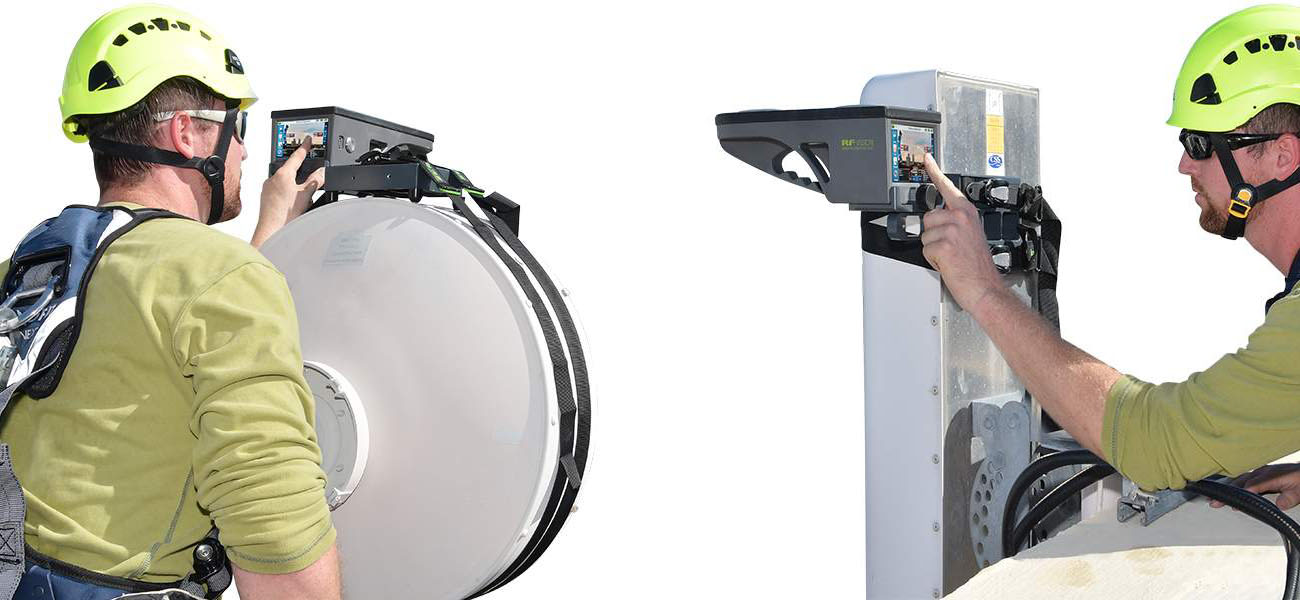

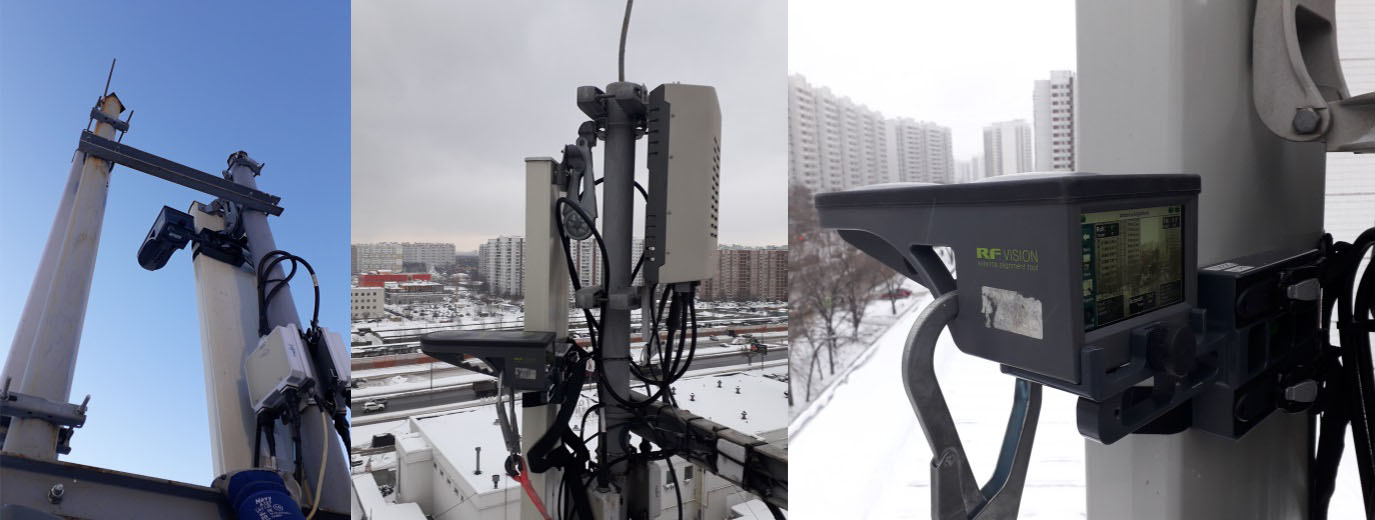

Прибор RF Vision закрепляется с помощью универсального крепления на антенну таким образом, чтобы его азимут и углы тангажа и крена совпадали с этими же показателями у антенны. После этого прибор фиксирует текущие значения этих показателей и выполняется юстировка антенны.

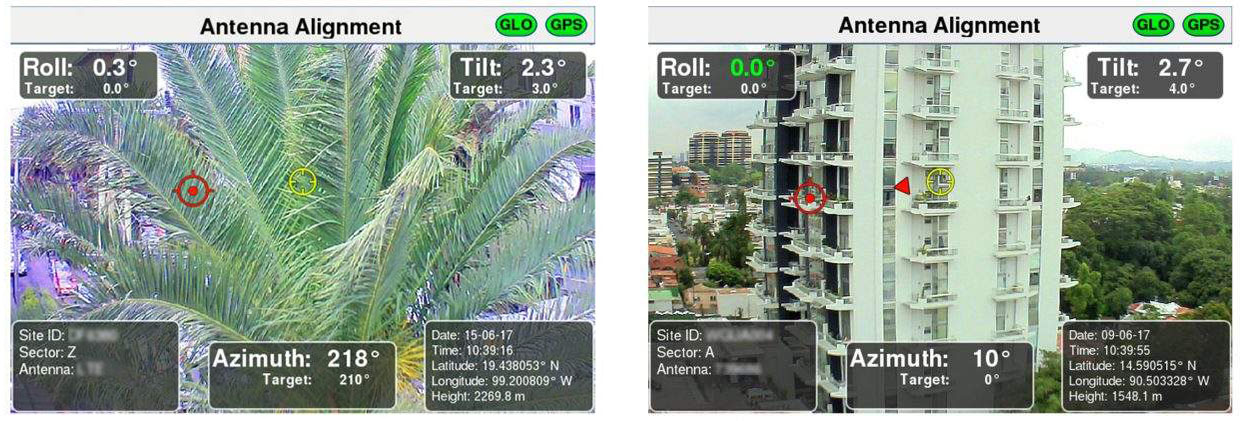

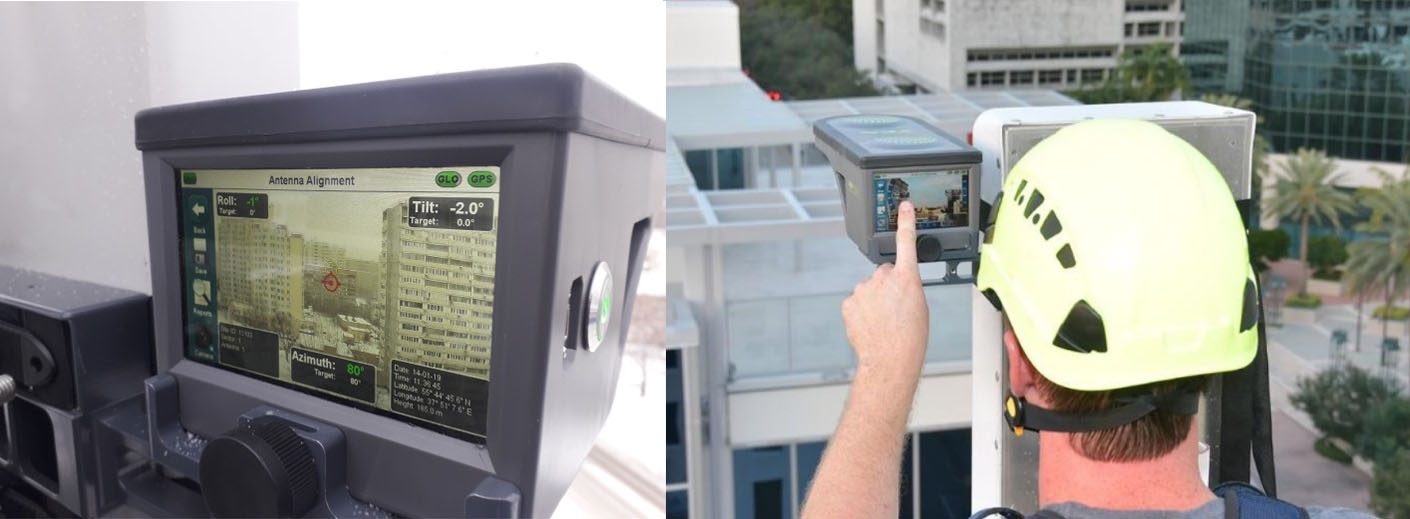

Для начала работы с прибором, в его настройках нужно указать координаты и высоту установки второй антенны, на которую монтажник хочет настроить свою. После чего на экране прибора появятся два индикатора в виде "прицела", красный индикатор - это удалённая антенна, жёлтый индикатор - это своя антенна, на которой в данный момент установлен RF Vision. Чтобы точно выставить направленность антенн друг на друга, нужно совместить оба индикатора, регулируя наклон и разворот настраиваемой антенны с помощью её регулировочного крепления. Когда оба индикатора сойдутся правильно, они станут зелёными.

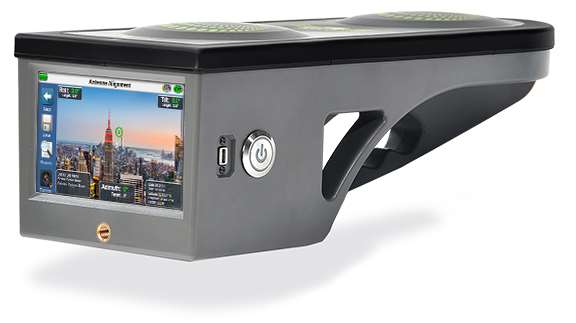

RF Vision оснащен HD-камерой, которая отображает на сенсорный ЖК-дисплей в режиме реального времени объекты, расположенные в направлении азимута антенны.

Важно знать, что если в приборе, при его приобретении, не была установлена лицензия на использование камеры RF Vision (3Z-RFV-CAMD) то пользователь вместо реального изображения с камеры будет видеть условное обозначение местности, но индикаторы, указывающие направление удалённой и настраиваемой антенн, всё же будут отображаться!

Изображение с экрана сохраняется в виде фотографии в отчет. Управление инструментом осуществляется через сенсорный ЖК-дисплей, что позволяет работать с инструментом одной рукой после закрепления его на антенне.
