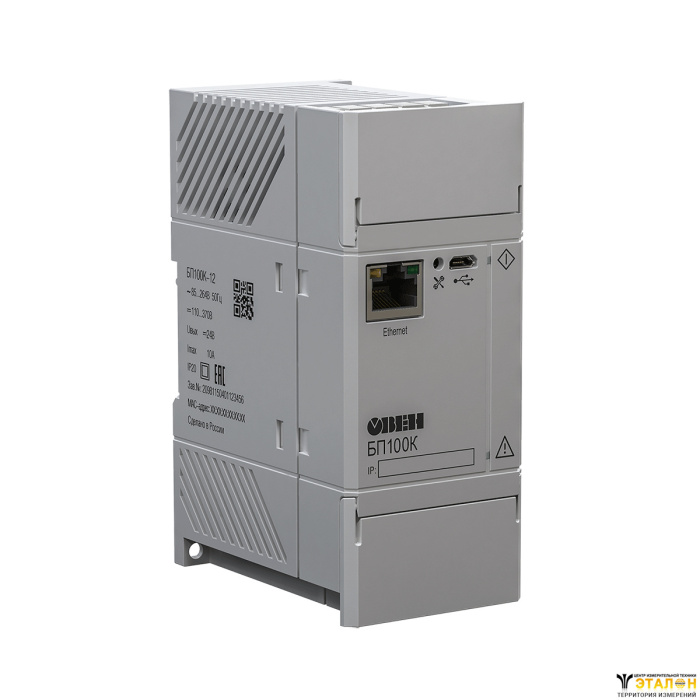

БП100К, БП120К блоки питания для ПЛК и ответственных применений с интерфейсом Ethernet
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блоки питания ОВЕН БП100К и ОВЕН БП120К предназначены для питания стабилизированным напряжением 12 В или 24 В приборов локальной автоматики и распределенных систем. Приборы являются частью Экосистемы-210 компании ОВЕН и рекомендуются для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
- Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
- Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
- Защита от импульсного тока, перенапряжения, коротких замыканий.
- Минимальный уровень пульсаций (менее 0,5 %).
- Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).
Примеры применения
Основные технические характеристики
Наименование | Значение | |
БП100К-12 | БП120К-24 | |
Выходные параметры | ||
Номинальное напряжение (Uном) | 12 В | 24 В |
Номинальный ток (Iном) | 8,5 А | 5 А |
Номинальная мощность (Pном) | 100 Вт | 120 Вт |
Диапазон подстройки выходного напряжения | 11,5…14,5 В | 22,5…29,5 В |
| Допустимое отклонение напряжения, в том числе: | ||
| ± 0,5 % | |
| ± 0,25 % | |
| ± 0,019 %/°С | |
Размах напряжения шума и пульсаций (межпиковое), не более | 120 мВ | |
Время установления выходного напряжения, не более | 2 с | |
Входные параметры | ||
Напряжение питания переменного тока | 90…264 В | |
Частота переменного тока | 47…63 Гц | |
Напряжение питания постоянного тока | 125…370 В | |
Номинальный ток потребления, не более | 1,65 А | |
Пусковой ток, не более | 30 А | |
КПД при номинальной нагрузке, не менее | 88 % | 90 % |
Защиты | ||
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 115…123 % от Iном | |
Безопасность и ЭМС | ||
Устойчивость к механическим воздействиям по ГОСТ Р 52931 | N2 | |
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3 | Критерий качества А | |
Уровень излучения радиопомех (помехоэмиссии) по ГОСТ 30804.6.4 | Соответствует | |
Степень защиты по ГОСТ 14254 | IP20 | |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | II | |
Категория перенапряжения по ГОСТ IEC 61204-7 | II | |
Степень загрязнения по ГОСТ Р 50030.1 | 2 | |
| Электрическая прочность изоляции: | ||
| 3000 В | |
| 1000 В | |
Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее | 20 МОм | |
Ethernet (заводская установка) | ||
IP-адрес | 192.168.1.99 | |
Маска подсети | 255.255.255.0 | |
IP-адрес шлюза | 192.168.1.1 | |
USB | ||
Адрес устройства | 1 | |
Протокол для подключения к Owen Configurator | Owen Auto Detection Protocol | |
Окружающая среда | ||
Рабочий диапазон температур окружающей среды (Tокруж) | -40…+70 °С | |
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более | 80 % | |
Атмосферное давление | 84...106,7 кПа | |
Температура хранения и транспортирования | -40…+70 °С | |
Прочее | ||
Срок эксплуатации | 10 лет | |
Срок гарантийного обслуживания | 2 года | |
Средняя наработка на отказ | 70 000 ч | |
Масса, не более | 0,4 кг | |
Тип автоматического выключателя | 6 А, тип С или 10 А, тип B | |
Характеристики дискретного выхода, электромагнитное реле | 0,5 А =24 В | |
Функциональная схема
Защита от перегрева (диапазон рабочих температур)
Защита по перегрузке типа «ограничение выходного тока»
КПД
Схемы подключения
Комплект поставки
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
