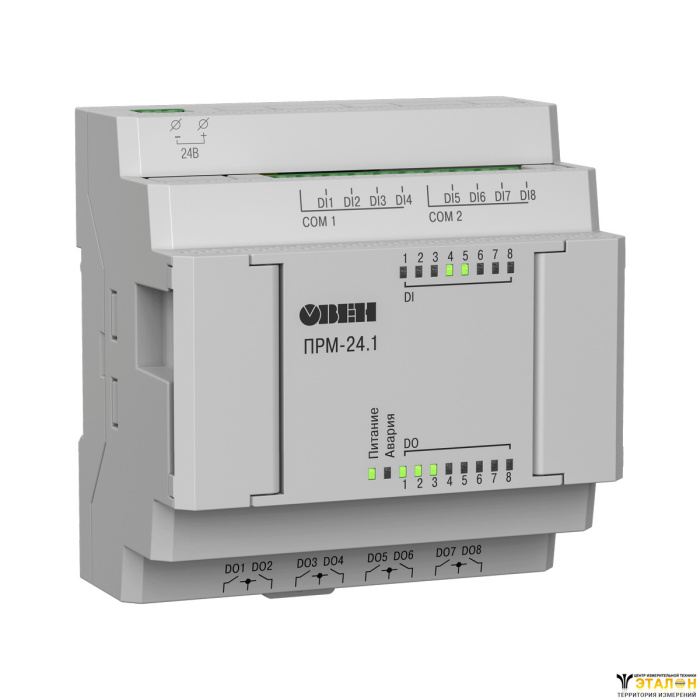

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программирумых реле ОВЕН ПР:

ПРМ-1 – для увеличения дискретных входов и выходов;
ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Модули расширения ПРМ подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ. На данный момент работу с ПРМ поддерживают следующие ПР:

ПР200 Программируемое реле с дисплеем	ПР102 Программируемое реле на 40 каналов ввода/вывода

Особенности прибора

Основные особенности модулей ПРМ

Модульный корпус.
Ширина корпуса 5 модулей.
Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
Входы модулей гальванически развязаны относительно питания.

Связь с ПР и настройка

Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов.

Монтаж и подключение

Две модификации модулей на разные питания: 230 В и 24 В.
Модули имеют свое независимое питание, что повышает надежность системы.
Можно использовать головное ПР и модули с разным типом питания.
Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.

Отличительные характеристики

Основные технические характеристики

Технические характеристики ПРМ

Наименование	ПРМ-220.х	ПРМ-24.х
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции между входом питания и другими цепями	ПРМ-220.1 – 2830 В ПРМ-220.2 и ПРМ-220.3 – 2300 В	ПРМ-24.1 – 1780 В ПРМ-24.2 и ПРМ-24.3 – 510 В
Потребляемая мощность, не более	8 ВА	4 Вт
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	88×90×58 мм
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса прибора, не более (для всех вариантов исполнений)	0,4 кг
Температура окружающего воздуха	ПРМ-х.1, ПРМ-х.3: -20…+55 ПРМ-х.2: -40…+55

Характеристики дискретных входов ПРМ-1

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Гальваническая развязка	Групповая по 4 входа (1…4, 5...8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-1

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30В пост.тока
Время переключения из состояния «0» в состояние «1» и обратно	не более 10 мс
Гальваническая развязка	Групповая, по 2 выхода
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Характеристики дискретно-аналоговых входов ПРМ-2

Наименование	ПРМ-220.2	ПРМ-24.2
Количество	4
Тип	Универсальный дискретно-аналоговых вход (ДАТ)
Тип измеряемых сигналов	4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Работа в дискретном режиме	да
Период обновления значений четырех каналов, не более	1 мс
Разрядность встроенного АЦП	12 бит
Номинальное напряжение питания входов при работе в дискретном режиме	24 В
Предел основной приведенной погрешности при работе с:
Унифицированными сигналами	±0,5 %
Термометрами сопротивления Термисторами РТС и NTC: 0...150 кОм включительно, не более 151...300 кОм включительно, не более	± 1,0 % ± 2,0 %
Гальваническая развязка	отсутствует
Режим дискретного входа
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»	1...8 В (устанавливается в OwenLogic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»	2...9 В (устанавливается в OwenLogic)

Характеристики дискретных выходов ПРМ-2

Наименование	ПРМ-220.2	ПРМ-24.2
Количество	4
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	2300 В

Характеристики аналоговых входов ПРМ-3

Наименование	ПРМ-220.3	ПРМ-24.3
Количество	4
Тип измеряемых сигналов	Аналоговый: Термопары (ГОСТ Р 8.585-2001) Термометры сопротивления (ГОСТ Р 6651-2009) Унифицированные сигналы (ГОСТ 26.011-80)
Время опроса одного канала ТС	0,8 сек
Время опроса одного канала ТП /унифицированного сигнала	0,6 сек
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа, не менее	10 кОм
Внешнее сопротивление для измерения тока	45 ... 50 Ом
Предел основной приведенной погрешности при измерении:
- термоэлектрическими преобразователями	±0,5 %
- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока	±0,25 %
Гальваническая развязка	отсутствует

Характеристики аналоговых выходов ПРМ-3

Наименование	ПРМ-220.3	ПРМ-24.3
Количество	2
Тип аналогового выхода	универсальный: 4...20 мА/0...10 В (выбирается в OwenLogic)
Разрядность ЦАП	12 бит
Предел основной приведенной погрешности	±0,5 %
Гальваническая развязка	индивидуальная
Электрическая прочность изоляции	510 В

Поддерживаемые датчики и сигналы

Поддерживаемые датчики и сигналы ПРМ-2

Наименование	Диапазон измерений	Предел основной приведенной погрешности, %
Сигнал постоянного напряжения	0...10 В	0,5%
Сигнал постоянного тока	4...20 мА	0,5%
Резистивный сигнал	0...300 кОм	см. примечание**
Термометры сопротивления
Pt500 (α = 0,00385 °С^-1)*	–200…+850 °С	см. примечание**
Pt500 (α = 0,00391 °С^-1) –	–200…+850 °С	см. примечание**
Cu500 (α = 0,00426 °С^-1)	–50...+200 °С	см. примечание**
Cu500 (α = 0,00428 °С^-1)	–180...+200 °С	см. примечание**
Ni500 (α = 0,00617 °С^-1)	–60...+180 °С	см. примечание**
Cu1000 (α = 0,00426 °С^-1)	–50...+200 °С	см. примечание**
Cu1000 (α = 0,00428 °С^-1)	–180...+200 °С	см. примечание**
Pt1000 (α = 0,00385 °С^-1)	–200...+850 °С	см. примечание**
Pt1000 (α = 0,00391 °С^-1)	–200...+850 °С	см. примечание**
Ni1000 (α = 0,00617 °С^-1)	–200...+850 °С	см. примечание**
Термисторы NTC
Серия B57861S, характеристика № 1008, R25 = 2 кОм	–55…+100 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 3 кОм	–55…+145 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 5 кОм	–35…+145 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 10 кОм	–35…+155 °С	см. примечание**
Серия B57861S, характеристика № 8018, R25 = 30 кОм	–20…+155 °С	см. примечание**
Серия B57861S, характеристика № 2901, R25 = 50 кОм	–10…+155 °С	см. примечание**
NTC3435, 10 кОм	–40…+105 °С	см. примечание**
NTC3977, 10 кОм	–40…+125 °С	см. примечание**
Термисторы РTC
KTY82-110	–55…+150 °С	см. примечание**
KTY82-120	–55…+150 °С	см. примечание**
KTY82-121	–55…+150 °С	см. примечание**
KTY82-122	–55…+150 °С	см. примечание**
KTY82-150	–55…+150 °С	см. примечание**
KTY82-151	–55…+150 °С	см. примечание**

* Температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 С, к его сопротивлению, измеренному при 0 С (R0), деленное на 100 0 С и округленное до пятого знака после запятой.

** Предел основной приведенной погрешности для режима 0...300 кОм, в диапазонах:

0...150 кОм включительно, не более ± 1,0 %

151...300 кОм включительно, не более ± 2,0 %

Поддерживаемые датчики и сигналы ПРМ-3

Наименование	Диапазон измерений	Предел основной приведенной погрешности, %
Резистивный сигнал
0...3950 Ом	0...100 %	±0,25
Сигнал постоянного напряжения
-50…+50 мВ	0…100 %	±0,25
Унифицированные сигналы по ГОСТ 26.011-80
0…1 В	0…100 %	±0,25
0…5 мА	0…100 %
0…20 мА	0…100 %
4…20 мА	0…100 %
Термометры сопротивления по ГОСТ Р 6651-2009
Cu50 (α =0,00426 °С^-1)*	-50…+200	±0,25
Cu50 (α =0,00428 °С^-1)	-200…+200
Pt50 (α = 0,00385 °С^-1)	-200…+850
Pt50 (α =0,00391 °С^-1)	-240…+1100
Cu100 (α =0,00426 °С^-1)	-50…+200
Cu100 (α =0,00428 °С^-1)	-200…+200
Pt100 (α =0,00385 °С^-1)	-200…+850
Pt100 (α =0,00391 °С^-1)	-240…+1100
Ni100 (α =0,00617 °С^-1)	-60…+180
Pt500 (α =0,00385 °С^-1)	-200…+850
Pt500 (α =0,00391 °С^-1)	-250…+1100
Cu500 (α =0,00426 °С^-1)	-50…+200
Cu500 (α =0,00428 °С^-1)	-200…+200
Ni500 (α =0,00617 °С^-1)	-60…+180
Cu1000 (α =0,00426 °С^-1)	-50…+200
Cu1000 (α =0,00428 °С^-1)	-200…+200
Pt1000 (α =0,00385 °С^-1)	-200…+850
Pt1000 (α =0,00391 °С^-1)	-250…+1100
Ni1000 (α =0,00617 °С^-1)	-60…+180
Термопары по ГОСТ Р 8.585-2001
TХК (L)	-200…+800	±0,5 (±0,25)**
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TХА (К)	-200…+1360
TПП (S)	-50…+1750
TПП (R)	-50…+1750
ТПР(В)	+200…+1800
ТВР(А-1)	0…+2500
ТВР(А-2)	0…+1800
ТВР(А-3)	0…+1800
ТМК(Т)	-250…+400

* Температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 С, к его сопротивлению, измеренному при 0 С (R₀), деленное на 100 0 С и округленное до пятого знака после запятой.
** Основная приведенная погрешность без коррекции «холодного спая».

Схемы подключения

Схемы подключения ПРМ-1

Схема подключения нагрузки к ВЭ типа электромагнитное реле

Подключение к ПРМ-24.1 дискретных датчиков с выходом типа «сухой контакт»

Подключение к ПРМ-220.1 дискретных датчиков с выходом типа «сухой контакт»

Схема подключения к ПРМ-24.1 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором

Схемы подключения ПРМ-2

Подключение к аналоговым входам. Дискретный режим

Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт

Схема подключения к универсальным входам, работающим в дискретном режиметрехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором

Подключение к аналоговым входам. Аналоговый режим

Подключение ТС к аналоговому входу

Подключение датчиков с токовым выходом

Подключение датчиков с выходом в виде напряжения

Подключение резистивных датчиков

Подключение к дискретным выходам

Схема подключения нагрузки к ВЭ типа «Р»

Схемы подключения ПРМ-3

Схема подключения аналоговых входов к ПРМ-х.3

Подключение термопар

Подключение термометров сопротивлений

Подключение датчиков с унифицированным выходным сигналом по току или напряжению

Схема подключения аналоговых выходов к ПРМ-х.3

Схема подключения нагрузки к ВЭ типа И

Схема подключения нагрузки к ВЭ типа У

Комплект поставки

Наименование	Количество
Модуль ПРМ	1 шт.
Краткое руководство по эксплуатации	1 экз.
Паспорт и гарантийный талон	1 экз.
Кабель для подключения модуля	1 шт.
Комплект клеммных соединителей	1 экз.

Развернуть полное описание

Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

Самовывоз со склада компании ЭТАЛОНПРИБОР
Доставка через транспортную компанию "Деловые линии"
Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
Доставка по Москве и области нашими экспедиторами и курьерами
Доставка через транспортную компанию "ПЭК"
Отправка посылкой с помощью Почты России
Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

по безналичному расчету
перечислением денежных средств на расчетный счет для юридических лиц
банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
Изделие снимается с гарантийного обслуживания в следующих случаях:
1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
4. Использования изделия не по назначению;
5. Нарушения правил хранения и транспортирования;
6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
8. Попадания внутрь влаги, инородных предметов и т.п.
9. Неправильном включении в сеть.
Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы

Отзывы о товаре ПРМ-24.2

Файлы для загрузки

Сервисное обслуживание

Простой обмен и возврат

Поможем решить любую проблему с товаром

Подробнее

Собственный сервисный центр

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Подробнее

Сервисы по всей России

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Подробнее

Похожие товары

ПР100-24.0804.03.1

Цена: 8 760 ₽

В корзину

Хит продаж

ПР114-224.8Д4А.РРРРРРУУ

Цена: 20 412 ₽

В корзину

Хит продаж

ПР200-24.3.1.0

Цена: 13 920 ₽

В корзину

Хит продаж

ПР114-224.8Д4А.РРРРККИИ

Цена: 20 412 ₽

В корзину

Хит продаж

ПР114-224.8Д4А.РРРРТТУУ-Ч

Цена: 24 600 ₽

В корзину

Хит продаж

ПР200-220.23.2.0

Цена: 15 600 ₽

В корзину

Хит продаж

Полезные статьи

Цифровые тахометры: Преимущества и особенности работы

Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.

Мегаомметр: Назначение, применение и правила использования

Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.

Измерительные приборы: Полное руководство по эксплуатации и уходу

Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.

Полное руководство по осциллографам: виды, советы и рекомендации

Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.

Амперметр: принцип работы, виды и область применения

Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.

Виды и устройство лазерных уровней

На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.

Ротационный нивелир: ключевой инструмент для точной разметки

В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.

Как устроен вольтметр?

Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.

Устройство и принцип действия газоанализатора

Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.

Где используется омметр?

Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
