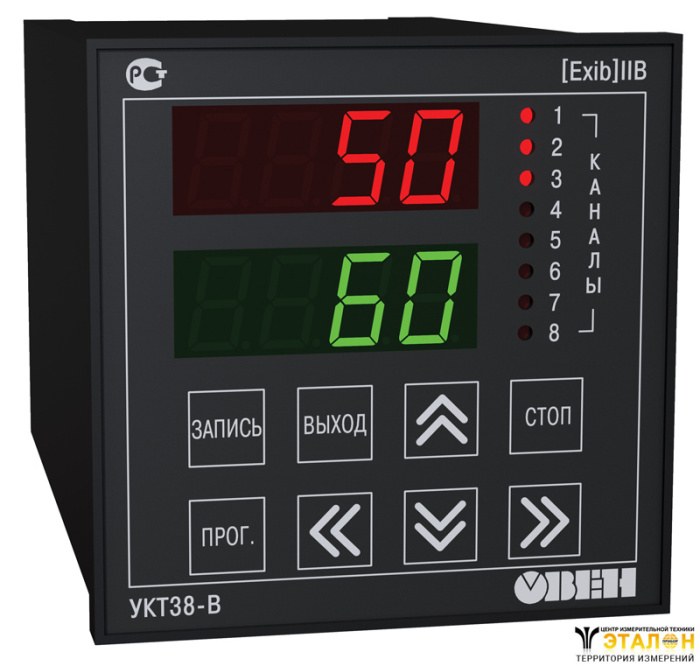

Устройство контроля температуры восьмиканальное с аварийной сигнализацией и встроенным барьером искрозащиты ОВЕН УКТ38-В предназначено для контроля температуры в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.
- Контроль температуры в нескольких зонах одновременно (до 8-ми)
- Восемь входов* для измерения температуры с помощью датчиков:
- термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
- термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt 100;
- термопар ТХК(L), ТХА(K).
- Аварийная сигнализация или отключение установки при:
- выходе любой из контролируемых величин за заданные пределы;
- выходе датчиков из строя.
- Барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Ех ib Gb] IIB)
- Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
- Программирование кнопками на лицевой панели прибора
- Сохранение заданных параметров при отключении питания
* Входы могут быть только однотипными
При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138В с встроенным интерфейсом RS-485
Основные технические характеристики
Номинальное напряжение питания | 220 В 50 Гц |
Допустимое отклонение номинального напряжения | –15…+10 % |
Количество входов для подключения датчиков | 8 |
Предел допустимой осн. погрешности измерения входного параметра (без учета погрешн. датчика) | ±0,5 % |
Время опроса одного входа | не более 2 с |
Количество выходных устройств | 1 |
Допустимый ток нагрузки, коммутируемый контактами э/м реле | 8 А при 220 В |
Тип корпуса | щитовой Щ |
Габаритные размеры | 96×96×180 мм |
Степень защиты корпуса | IP20 со стороны передней панели |
Характеристики измерительных датчиков
Тип датчика | Тип входа | Диапазон измерений | Разрешающая способность |
TCM 50M | 01 | –50...+200 °С | 0,1 °С |
TCП 50П | 01 | –80...+750 °С | 0,1 °С |
ТСМ 100М | 03 | –50...+200 °С | 0,1 °С |
ТСП 100П, Pt100 | 03 | –80...+750 °С | 0,1 °С |
ТХК(L) | 04 | –50...+750 °С | 0,1 °С |
ТХА(K) | 04 | –50...+1200 °С | 1 °С |
Функциональная схема
Входы прибора ОВЕН УКТ38-В
Прибор ОВЕН УКТ38-В имеет 8 входов для подключения измерительных датчиков.
Входы УКТ38-В могут быть только однотипными и выполняются в одной из следующих модификаций:
- 01 для подключения термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
- 03 для подключения термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt100;
- 04 для подключения термопар типа ТХК(L) или ТХА(K).
Модификация входов выбирается пользователем при заказе.
Сигнализация или двухпозиционное регулирование
Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
В УКТ38-В возможны 2 типа аварийной сигнализации (2 типа логики срабатывания двухпозиционного регулятора):
- о снижении контролируемого параметра ниже заданной уставки («прямой гистерезис»);
- о превышении контролируемым параметром заданной уставки («обратный гистерезис»).
Тип аварийной сигнализации задается при программировании прибора и является единым для всех восьми каналов контроля температуры.
Для каждого из 8-ми каналов контроля может быть задана своя уставка.
Выходное устройство прибора ОВЕН УКТ38-В
УКТ38-В имеет одно выходное реле 8 А 220 В для аварийной сигнализации или отключения оборудования.
Выходное реле «Авария» замыкается в случае достижения уставки в любом из каналов.

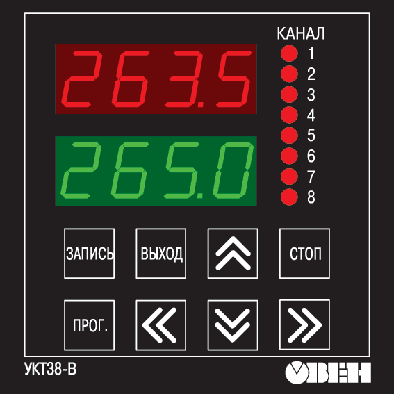

Элементы управления
| Два 4-х разрядных цифровых индикатора | в режиме РАБОТА отображают информацию в двух режимах индикации:
В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний – его значение. |
| 8 светодиодов «КАНАЛ» | показывают номер канала, выводимого в данный мо мент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка). |
Функции кнопок
| – для перехода в режим ПРОГРАММИРОВАНИЕ – в режиме ПРОГРАММИРОВАНИЕ для изменения параметра |
| – для возврата из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА |
| – для записи установленных значений программируемых параметров в память прибора |
| – для переключения из циклического в статический режим работы индикатора, и обратно |
  | – в режиме РАБОТА для переключения каналов, выводимых на индикатор – в режиме ПРОГРАММИРОВАНИЕ для выбора параметра и для изменения его значения |
Схемы подключения
Комплект поставки
- Прибор УКТ38-В
- Комплект крепежных элементов
- Паспорт и руководство по эксплуатации
- Гарантийный талон
