ТРМ501-С
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

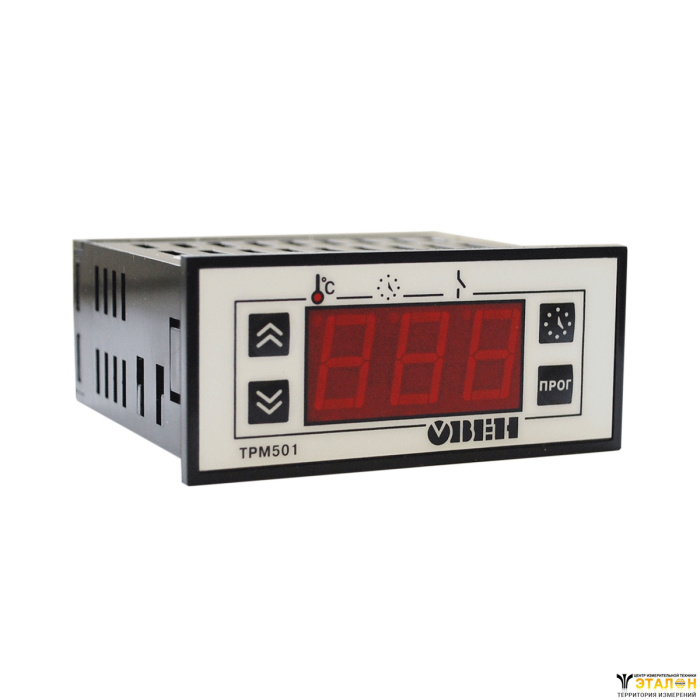

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.
Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.
Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.
Функциональные возможности реле-регулятора ОВЕН ТРМ501
- Измерение и регулирование температуры или другой физической величины
- Универсальный вход для подключения первичных преобразователей широкого спектра
- Управление «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
- Дистанционное управление запуском/остановкой
- Встроенный таймер для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
- Три режима работы регулятора и таймера
- Дополнительное реле для сигнализации об аварийной ситуации
- Программирование кнопками на лицевой панели прибора
- Сохранение заданных параметров при отключении питания
- Защита уставок регулятора и таймера от несанкционированных изменений
Основные технические характеристики
Питание
Напряжение питания | 12 В (постоянного или переменного тока) |
Допустимое отклонение напряжения питания | –10 ...+10 % |
Максимально допустимый ток источника питания | 250 мА |
Входы
Время опроса входных каналов, не более | 1 с |
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) | ±0,5 % |
Входное сопротивление прибора для унифицированного сигнала: | |
– тока 0...5 мА, 0...20 мА, 4...20 мА; | 10 Ом ±0,5 % |
– напряжения 0...100 мВ, 0...50 мВ. | не менее 100 кОм |
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") | 0...0,8 В |
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") | 2,4...30 В |
Выходное сопротивление устройства внешнего управления таймером | не более 1 кОм |
Выходы
Количество встроенных выходных э/м реле | 2 |
Максимально допустимый ток, коммутируемый контактами э/м реле | 8 А при 220 В 50 Гц и cos φ > 0,4 |
Таймер
Время работы таймера: | |
ТРМ501 | 0...999 мин |
ТРМ501-C | 0...999 с |
ТРМ501-Д | 0...99,9 с |
Дискретность времени работы таймера: | |
ТРМ501 | 1 мин |
ТРМ501-С | 1 с |
ТРМ501-Д | 0,1 с |
Корпус
Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели | щитовой Щ3, 76×34×70 мм, IP54 |
Характеристики измерительных датчиков
Код tin | Тип датчика | Диапазон измерений | Разрешающая способность |
00 | ТСМ 100М W100=1,426 | –50...+200 °C | 1 °C |
01 | TCM 50M W100=1,426 | –50...+200 °C | 1 °C |
02 | TCП 100П W100=1,385 (Pt100) | –99...+650 °C | 1 °C |
03 | ТСП 100П W100=1,391 | –99...+650 °C | 1 °C |
04 | ТХК(L) | –99...+750 °C | 1 °C |
05 | ТХА(K) | –99...+999 °C | 1 °C |
06 | Напряжение 0…50 мВ | 0...100 % | 0,1 % |
07 | ТСП 50П W100=1,385 | –99...+650 °C | 1 °C |
08 | ТСП 50П W100=1,391 | –99...+650 °C | 1 °C |
09 | TCM 50M W100=1,428 | –99...+200 °C | 1 °C |
10 | Ток 4…20 мА | 0...100 % | 0,1 % |
11 | Ток 0…20 мА | 0...100 % | 0,1 % |
12 | Ток 0…5 мА | 0...100 % | 0,1 % |
13 | Напряжение 0…100 мВ | 0...100 % | 0,1 % |
14 | ТСМ 100М W100=1,428 | –50...+200 °C | 1 °C |
15 | ТСМ гр. 23 | –50...+200 °C | 1 °C |
19 | ТНН(N) | –99...+999 °C | 1 °C |
20 | ТЖК(J) | –99...+900 °C | 1 °C |
Устройства, подключаемые к дополнительному (управляющему) входу
- Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
- Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
- Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА
Функциональная схема
Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймерможет управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.
Три режима работы регулятора и таймера
- Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования.
- Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается.
- Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.
Элементы управления
3-х разрядный цифровой индикатор отображает:
- в режиме РАБОТА – значение измеряемой величины или текущее время таймера;
- в режиме ПРОГРАММИРОВАНИЕ – названия параметров и их значения.
 | Светодиод показывает, что выводится на цифровой индикатор:
|
 | Светодиод состояния таймера (запущен, остановлен, завершил работу, сброшен или выключен); |
 | Светодиод состояния реле регулятора (замкнуто/разомкнуто). |
 | Кнопка используется для управления таймером (ПУСК/СТОП, а также СБРОС после окончания выполнения программы). При уставке таймера равной 0 кнопка используется для ручного управления запуском/остановкой регулятора. |
 | Кнопка используется для перехода из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и обратно, в режиме ПРОГРАММИРОВАНИЕ – для записи установленных значений в память прибора. |
Кнопкой в режиме РАБОТА осуществляют переход от индикации температуры к индикации времени и обратно. | |
Кнопкой можно выключить реле таймера при окончании программы или при аварии датчика. | |
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора и увеличения (уменьшения) значения параметра. |
Схемы подключения
Общая схема подключения ТРМ501
Схемы подключения измерительных датчиков к универсальному входу
Комплект поставки
- Прибор ТРМ501
- Комплект крепежных элементов
- Трансформатор ТПК-121-К40
- Руководство по эксплуатации
- Паспорт и Гарантийный талон
Примечание – Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
