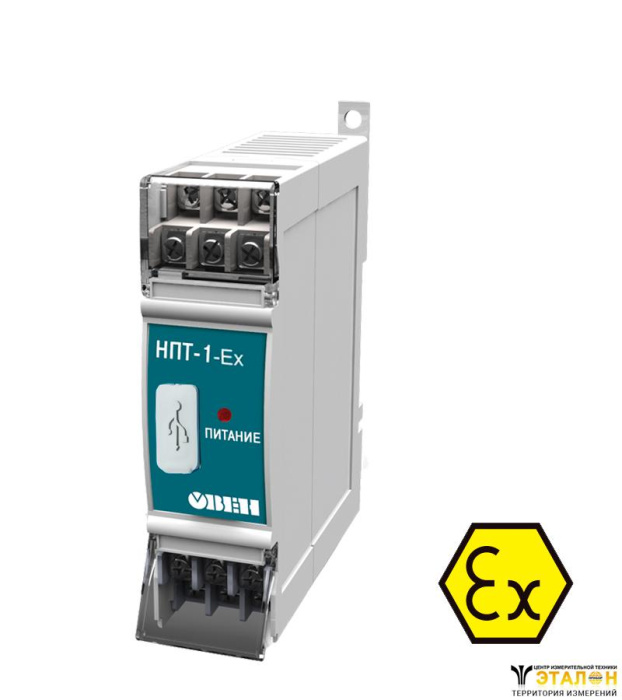

НПТ-1.Ех искрозащищенный нормирующий преобразователь на DIN рейку
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
ОВЕН НПТ-1.00.1.1.Ех - это универсальный преобразователь сигналов датчиков температуры расположенных во взрывоопасных зонах в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами и термометрами сопротивления (ГОСТ Р 8.585-2001 и ГОСТ 6651-2009 соответственно). Нормирующий преобразователь ОВЕН НПТ-1.00.1.1.Ех позволяет унифицировать сигналы с различных датчиков температуры, привести их к единому виду – токовая петля «4…20мА», а за счет встроенного барьера искрозащиты защищает датчик от аварийного попадания высокого напряжения, исключает возможность появления искры во взрывоопасной зоне.
Основные функции универсального нормирующего преобразователя ОВЕН НПТ-1.Ех
- Преобразование сигналов термодатчиков в унифицированный сигнал 4...20мА
- Универсальный вход
- Поддержка большинства известных типов термодатчиков (50(100)М, 50(100)П, Cu50(100), Pt50(100), 500(1000)П, Pt500(1000), Н100, ХА(К), ХК(L), ТЖК(J), ТНН(N), ТПП(S), ТПП(R),
- ТПР(В), ТВР(А-1, А-2, А-3), ТМК(Т)
- Высокая точность преобразования – 0.1%
- Высокая разрешающая способность: для ТС – 15 бит; для ТП – 14 бит
- Настройка типа датчика, диапазона преобразования и пр. по интерфейсу USB 2.0
- Допустимый диапазон температур эксплуатации «-40...+85 С»
- Высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А
- встроенный барьер искрозащиты со степенью [Ехic]IIC
- гальваническая развязка входных измерительных цепей, относительно цепей питания и выходных цепей формирования тока.
Посмотреть брошюру в формате PDF
Брошюра НПТ-1 (PDF)
Основные технические характеристики
Основные технические характеристики
Наименование | Значение |
Номинальное напряжение питания | 24 В= |
Напряжение питания | от 12 до 36 В= |
| Потребляемый ток, не более: | |
– для рабочего режима | 35 мА |
| – при конфигурировании (питание от USB) | 50 мА |
Класс взрывозащиты | [Ехic]IIC |
Класс точности при работе с термометрами сопротивления (ТС) | 0.25% |
Класс точности при работе с термоэлектрическими преобразователями (ТП) | 0.5% |
Диапазон выходного тока преобразователя | 4…20 мА |
Функция преобразования входных сигналов | линейно возрастающая или убывающая |
Нелинейность преобразования, не хуже | ±0,1% |
| Разрядность аналого-цифрового преобразователя, не менее: | |
– При работе с термометрами сопротивления | 15 бит |
| – При работе с термопарами | 14 бит |
Разрядность ЦАП не менее | 11 бит |
Номинальное сопротивление нагрузки (при Uп=24В) | 600 Ом |
Максимальное допустимое сопротивление нагрузки (при Uп=36В) | 1200 Ом |
Время установления выходного сигнала после скачкообразного изменения входного, не более | 1 с |
Время непрерывной работы | круглосуточно |
Интерфейс связи с ПК | USB2.0 Full Speed |
Габаритные размеры | 98×82×22 мм |
Масса, не более | 500 г |
Средняя наработка на отказ, не менее | 500 000 ч |
Средний срок службы, не менее | 12 лет |
Параметры искробезопасных цепей | |
Параметр | Клеммы 10, 11, 12 |
Максимальное входное напряжение Ui 0, В, не более | 30 |
Максимальный входной ток Ii, мА, не более | 100 |
Максимальная внутренняя емкость Ci, мкФ | 0.04 |
Максимальная внутренняя индуктивность Li, мГн | 1.0 |

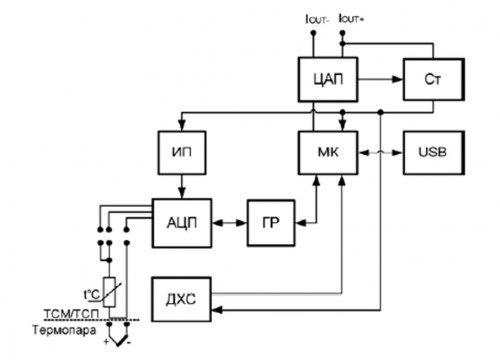

Функциональная схема
АЦП – аналого-цифровой преобразователь с универсальным измери-тельным входом с цепями искрозащиты;
ДХС – термодатчик (компенсатор холодного спая);
Отключение схемы компенсации осуществляется программно;
ЦАП – цифро-аналоговый преобразователь;
МК – микроконтроллер;
ИП – источник питания с гальванической развязкой;
Ст – стабилизатор напряжения;
ГР – гальваническая развязка;
USB – USB порт.
Схемы подключения

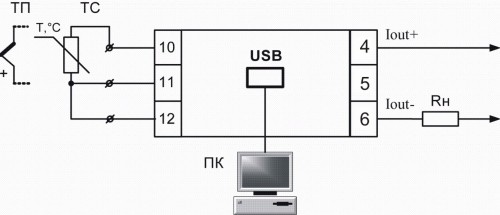

Клеммные соединители преобразователя и схема подключения датчиков
Комплект поставки
- Прибор НПТ-1.Ех
- Компакт–диск с ПО
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
